NGUI的UIRoot、UICamera、UIPanel、UIRect、UIWidget、UITexture、UISprite、UILabel、Scroll View等

用NGUI也有几个月了，但一直没有系统性地学习过NGUI，今天来了解下~

1.UIRoot

UIRoot通常使用2/ScreenHeight缩放它自身，ScreenHeight在Fixed Sizeof Height模式下可自定义。
更多关于UIRoot的知识请见：https://blog.csdn.net/kakashi8841/article/details/20480717

2.UICamera

UICamera脚本实际做的事是发送NGUI事件给所有被它所附加的摄像机所看见的对象，类似于UGUI里的EventSystem吧。
更多关于UICamera的知识请见：https://blog.csdn.net/kakashi8841/article/details/20548429

3.UIPanel

管理它下面所有挂件并负责创建Draw Call（后文简称DC）。如果没有Panel，没有任何东西能被绘制出来，可以把UIPanel看成是一个Renderer。Panel的数量要尽可能地少，不可滥用Panel，通常的做法是每个窗口有一个UIPanel。UIPanel能用于裁剪显示的范围，调整场景视图中紫色的矩形的大小即可。

Show Draw Calls按钮能让你看到：由当前选中的UIPanel（以及场景中的所有Panel）创建的所有DC。DC是由UISprite使用的图集（UIAtlas）、UILabel使用的字体材质（UIFont）、UITexture使用的材质产生的。
举例1，一个使用了图集的UISprite，就是一个DC，对应一个RenderQ（从3000开始+1递增）。
举例2，在同一个UIPanel下的两个UISprite使用的是同一个图集，如果这两个UISprite的Depth不相等，那就是两个DC，对应两个RenderQ；如果相等，就是一个DC，对应一个RenderQ。
举例3，在Depth相等的两个UIPanel下的Depth相等的两个UISprite使用同一个图集，也是两个DC，对应两个RenderQ。因为为了保证绘制顺序，不同UIPanel肯定不能是同一个RenderQ，所以这样的两张图在绘制时也会被自动改成不同的RenderQ。

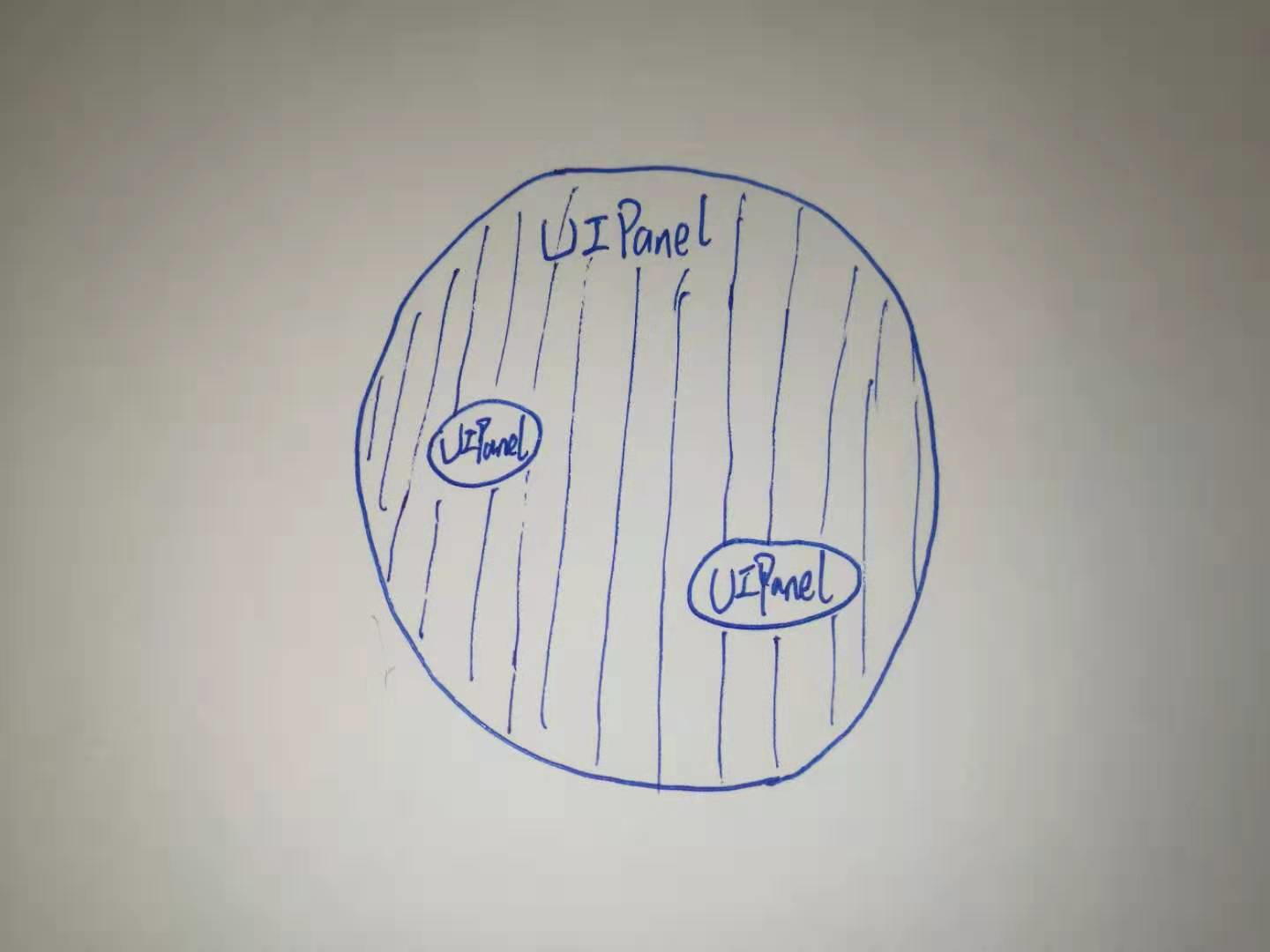

另外，子节点上的UIPanel不受父节点的UIPanel管理，父节点上的UIPanel的作用域如下图画线区域：
在这里插入图片描述
更多关于UIPanel的知识请见：https://blog.csdn.net/kakashi8841/article/details/20641375

4.UIRect（非实体组件）

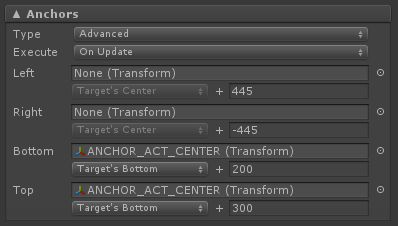

UIRect是所有Widgets和Panels继承的基础组件，是一个抽象类，不是一个实体组件，也就是锚点Anchors。如下图，选择Unified只会给你选择一个固定对象，Advanced则可以为每边选择或不选择一个固定对象。为了固定一个挂件（Widget），把它移到一个想要放置的位置，并拖放一个你想要它固定到的目标到选项上。anchor的值就会被自动填充。
在这里插入图片描述
更多关于UIRect的知识请见：https://blog.csdn.net/kakashi8841/article/details/20942833

5.UIWidget

UIWidget是一个基础UI组件，是容纳其它组件的理想容器，是一个你能在屏幕上随意定位的矩形，但运行时是看不到的。
UIWidget通常是所有被绘制的NGUI元素的基类，UILabel，UISprite，UITexture和UI2DSprite类都从UIWidget继承。
另外，你可以在场景视图的挂件上右键，然后选择“Select”，你将看到位于鼠标下方的挂件列表，他们按绘制/接受事件的顺序，自顶向下排列。
更多关于UIWidget的知识请见：https://blog.csdn.net/kakashi8841/article/details/20949011

6.UITexture

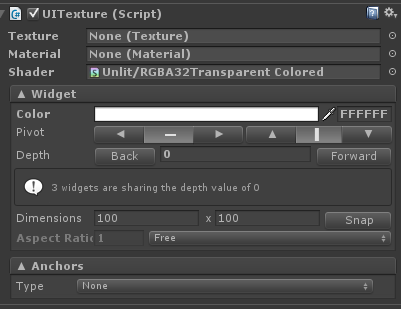

如下图，可以直接把图片拖到UITexture里，也就是指定一个Texture用于绘制。如果你指定了材质，它才会使用材质的Main Texture，否则将使用你上面指定的Texture。
在这里插入图片描述
更多关于UITexture的知识请见：https://blog.csdn.net/kakashi8841/article/details/21284429

7.UISprite

所有的Sprite需要你先创建一个图集Atlas。点击Sprite选项旁边的Edit按钮来编辑Sprite，例如，能给你的Sprite增加Border使得它能成为一张九宫格的图（用九宫格的图之前记得修改UISprite的Sprite Type的类型为Sliced）。
更多关于UISprite的知识请见：https://blog.csdn.net/kakashi8841/article/details/21284551

7‘.什么时候用UITexture，什么时候用UISprite

如果UISprite用到某个图集里的一张图，那么，用到的这个图集将会打进包（虽然该图集里很多图都没被用到），这种情况用UITexture就好一些，用到哪张图就会将这张图自动引用进包。

扫描二维码关注公众号，回复： 11599501 查看本文章

8.UILabel

注意点：
1.Overflow处理让你决定当label的text超过允许长度的时候应该怎么处理。
2.可以让你的文本有阴影或外边框效果：
在这里插入图片描述
更多关于UILabel的知识请见：https://blog.csdn.net/kakashi8841/article/details/21284611

9.Scroll View

有UIScrollView和UIDragScrollView这两种，一起使用用于实现滑动器，如下图就是一个滑动器的层次结构：
在这里插入图片描述

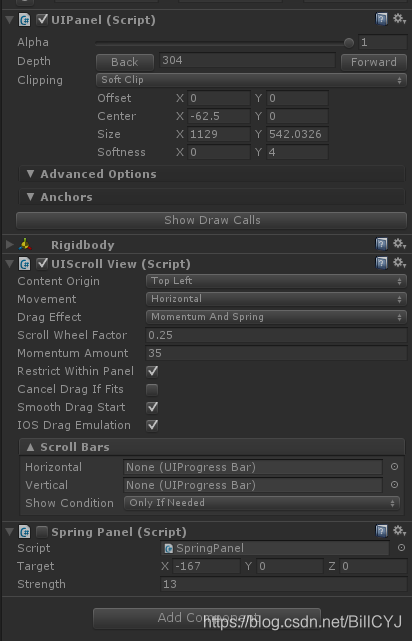

1.UIScrollView要和UIPanel同时存在于一个物体上，比如上图的Content1，Content1的详情如下图：

UIScrollView在处理回弹的时候，会自动将SpringPanel（如上图）设为true，复位后自动变为false；也可以主动将SpringPanel设为true来实现主动回弹，代码实现举例：SpringPanel.Begin(XXXGameObject, Vector3.zero, 5);，Begin里将SpringPanel的enabled设为true
2.UIWrapContentEx.cs要挂在上图的WrapExContainer上，用于规定滑动器里Item的大小等信息
在这里插入图片描述
当然也可以不用UIWrapContentEx，而是用UIGrid，区别是UIWrapContentEx可以循环利用Item；UIGrid只能一次性把Item加载完，不能循环利用。Item数量不多的时候，建议用UIGrid，UIGrid的介绍在下方。
3.UIDragScrollView要和BoxCollider同时存在于一个物体上，UIDragScrollView的作用：先FindScrollView，再调用UIScrollView的Drag、Press、Scroll函数。例如，一个含有多个Item的滚动列表，列表里的所有Item都要加上UIDragScrollView和BoxCollider。

更多关于Scroll View的知识请见：https://blog.csdn.net/kakashi8841/article/details/23628961

10.UIGrid

排列一些item到固定大小的格子中
用法：先在Gird里摆好item（如下图）
在这里插入图片描述

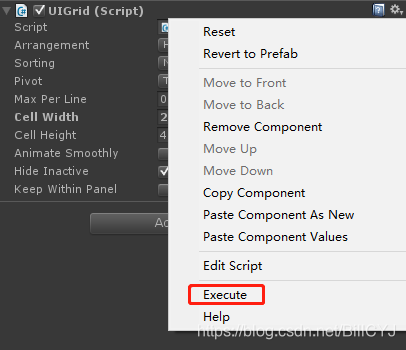

再点击Execute（如下图），就能在UnityEditor里将item们排列好了

11.Animator和UIPlayAnimation

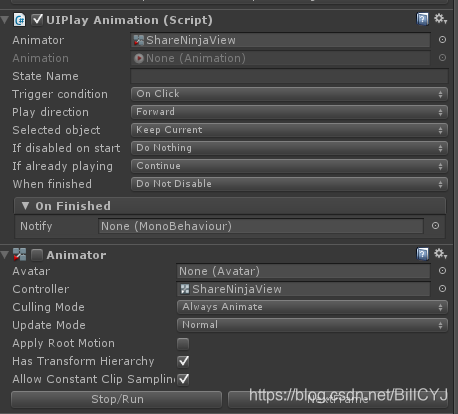

情况1： 如果一个物体上只挂了Animator组件，如下图
在这里插入图片描述
在运行时，界面的Enable为true时，就会自动执行该Animator里放的animation，如下图

情况2： 如果一个物体上同时挂了Animator组件和Animation组件，且Animation的Enable为true，如下图

这样就可以通过代码来控制播放哪个Animation了，如下图Lua代码，指定了播放哪个Animation以及其他一些参数
在这里插入图片描述

12.其他一些UI组件简介

其他常用的组件还有：按钮UIButton、开关或复选框UIToggle、可拖动的滑动条UISlider、进度条UIProcessBar、播放动画UIPlayAnimation（和ActiveAnimation.cs一起用，ActiveAnimation.cs用于在动画播完后调用UIPlayAnimation.cs的OnFinished回调，Notify the target when the animation finishes playing.）。
