用到的东西

硬件相关

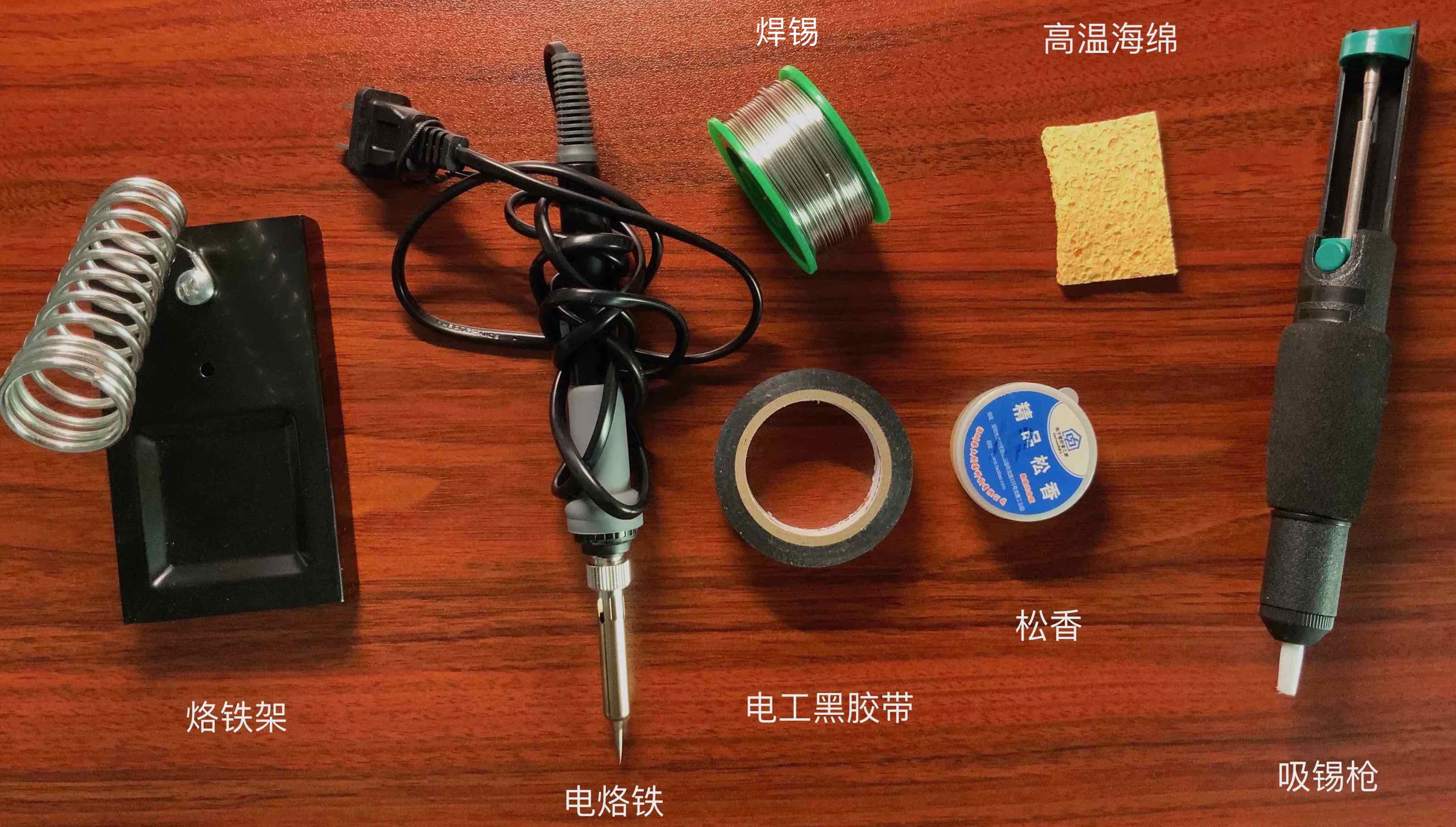

焊接工具

电烙铁
烙铁架
高温海绵: 在水中充分浸泡, 挤干后放置在烙铁架
焊锡
松香: 助焊剂, 焊出来的点比较亮, 不容易虚焊
吸锡枪: 如果焊坏了, 将焊点的焊锡吸走, 重新焊
电工黑胶带: 有时候用胶带辅助固定比较好焊

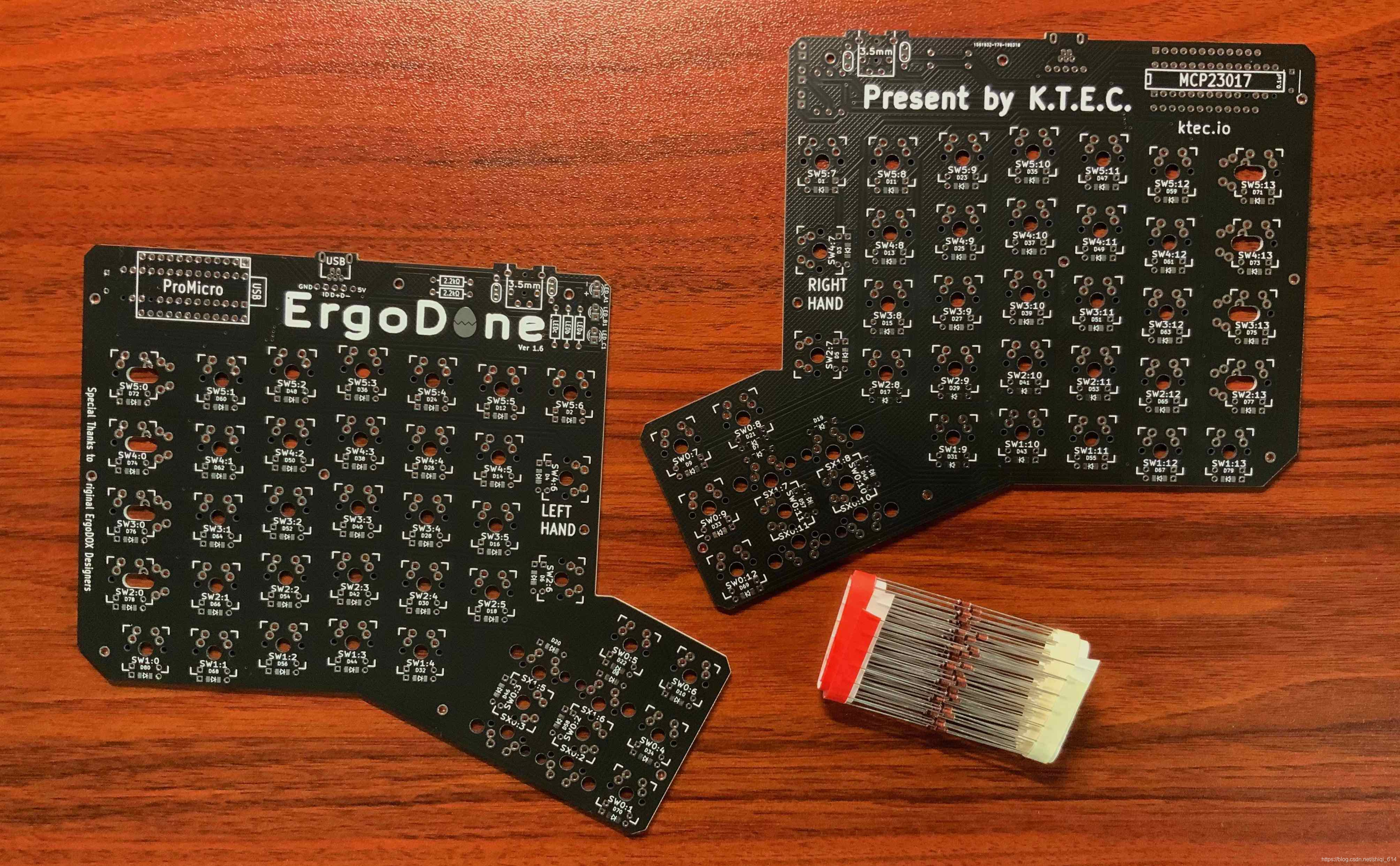

PCB板等

PCB板: github上有PCB图纸ErgoDone, 需要找淘宝店打印, 用软件kicad打开具体的文件查看PCB图纸
1n4148二极管 * 76: 规定电路板上电流的走向, 避免按一个键, 电流走到其他路径, 导致其他按键也认为被触发了, 可以多买些.

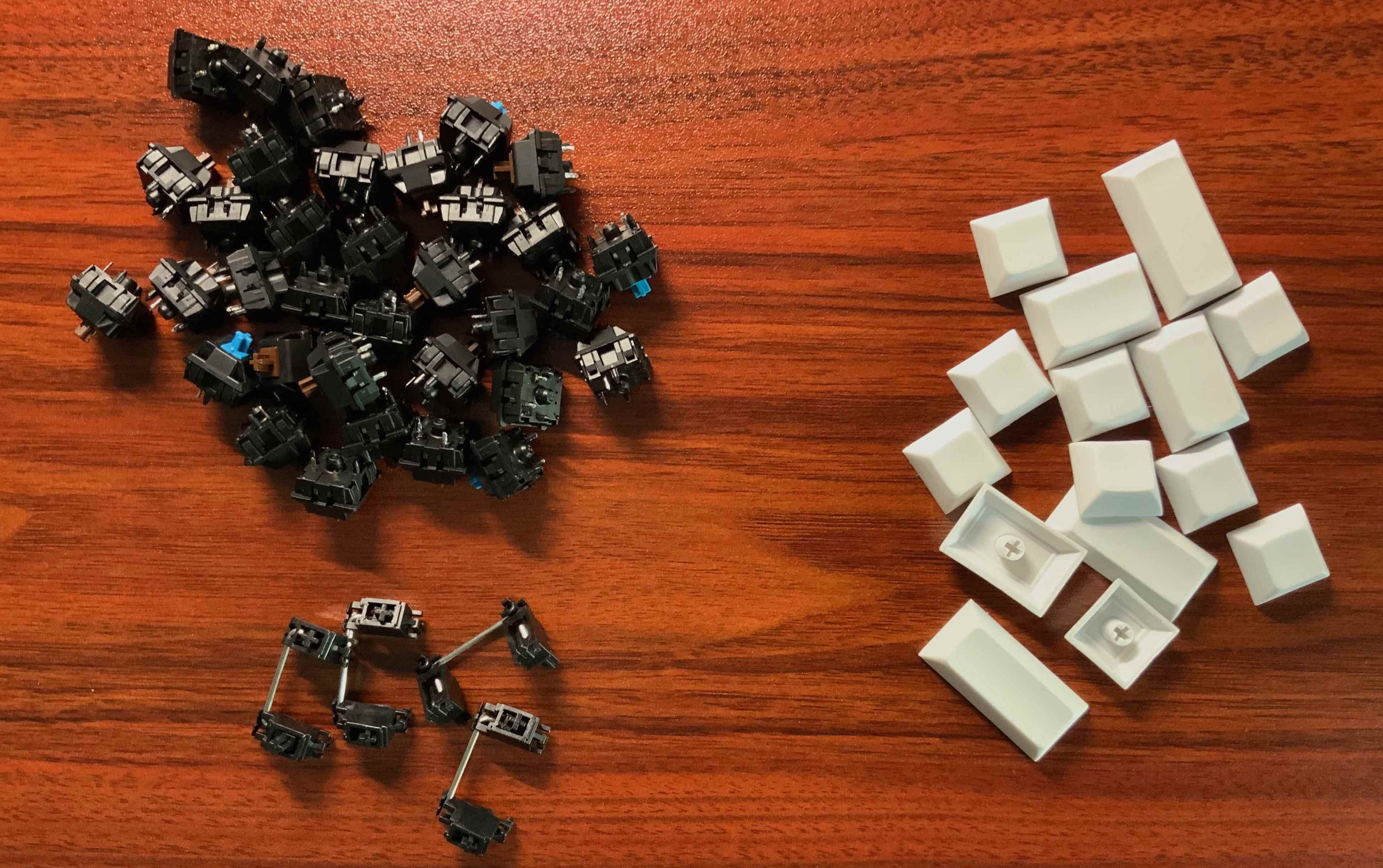

键盘轴体键帽等

喜欢的轴休 * 76: 比如我这里大部分是茶轴, 几个是青轴
键帽: 4个2U的, 12个1.5U的, 60个1U的, 这里我用的白色无刻的
PCB卫星轴2U * 4: 在焊轴前, 安装和调试好卫星轴

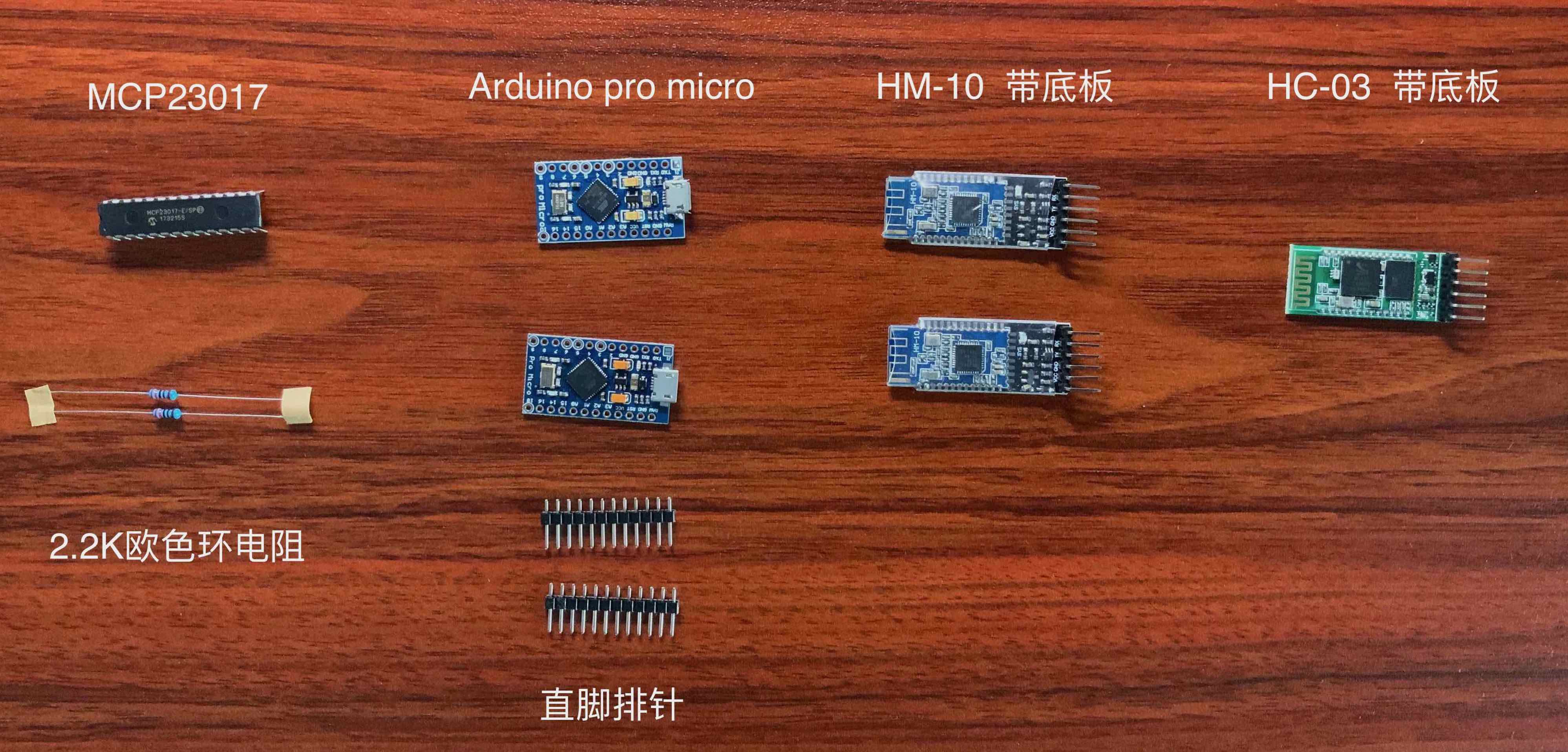

芯片等

Arduino Pro Micro * 2: 左右手各一块, 主控芯片, 其他名字有min leonardo, ATMEGA32u4. 从淘宝上买, 一般会送直脚排针
MCP23017: IO扩展模块，因为右手需要接入多块芯片或模组及处理键盘事件, 导致IO口不够, 所以用这个来扩展IO口. 使用说明datasheet, 需要配合2.2K欧的电阻使用.
2.2K欧色环电阻 * 2: 配合MCP23017使用
HM-10带底板 * 2: 左手的Arduino Pro Micro将识别出来的按键事件发送给左手的HM-10, 然后左手的HM-10通过蓝牙将事件发送给右手的HM-10, 右手的HM-10发送给Arduino Pro Micro, 然后发送Bluetooth HID模组
Bluetooth HID模组: HC-03带底板, 这里用的HC-03刷上RN42的固件, 用来给电脑发送鼠标键盘事件, 可以自己制作, 参考教程, 也可以直接从淘宝上买

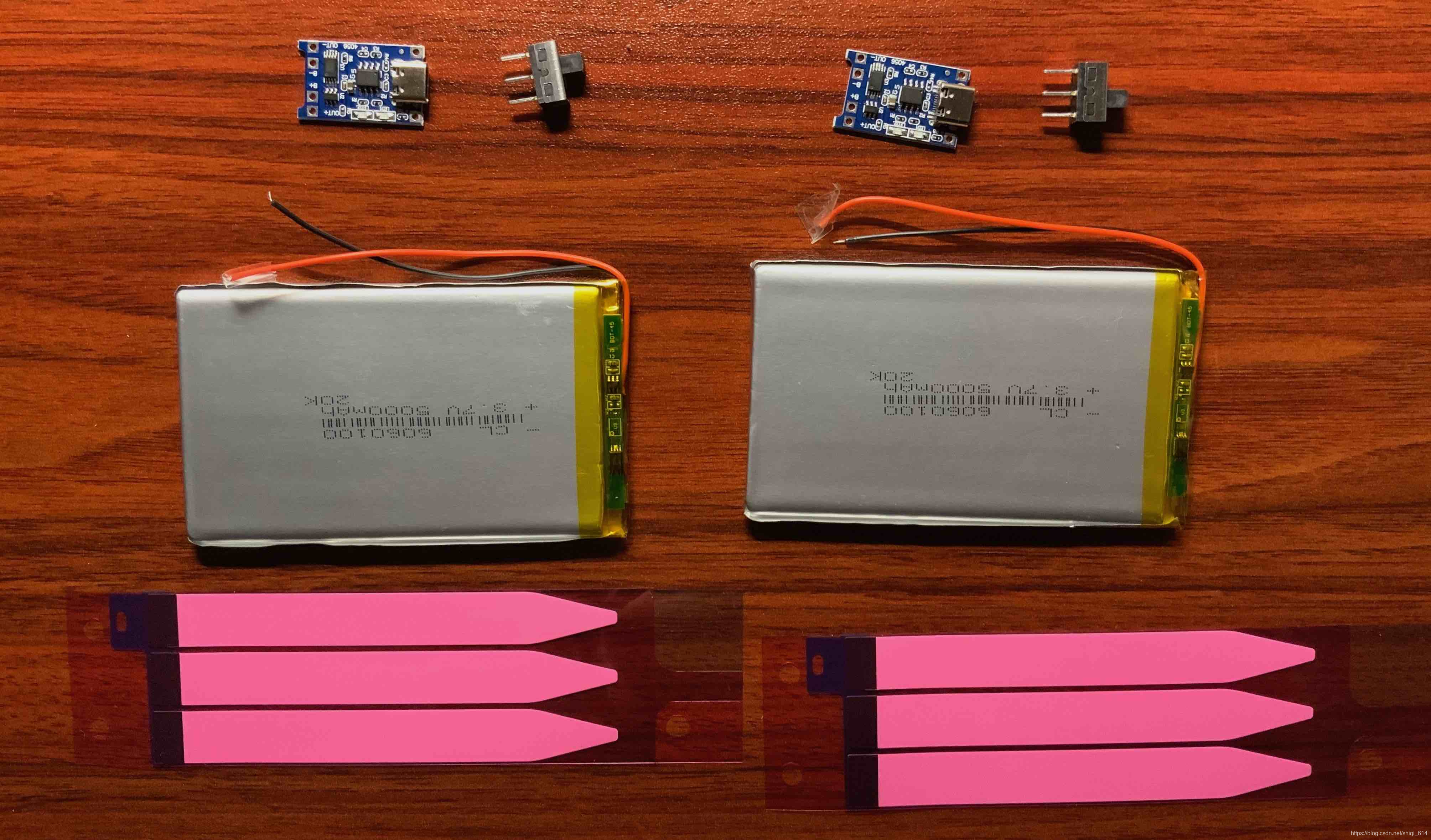

电源模块相关

锂电池 * 2: 用来给芯片供电, 厚度不要超过6mm, 这里我选了一个厚度6mm, 宽度6mm, 长度10mm, 5000mAh, 并且带保护板的电池
TP4056充电模块 * 2: 用来给锂电池充电, 我选的type c口的
拨动开关 * 2: SS12D10, 用来控制电源的开关
易拉胶 * 2: 用来固定电池, 使用易拉胶可以方便以后更换电池, 这里我用是苹果6P的易拉胶

外壳等

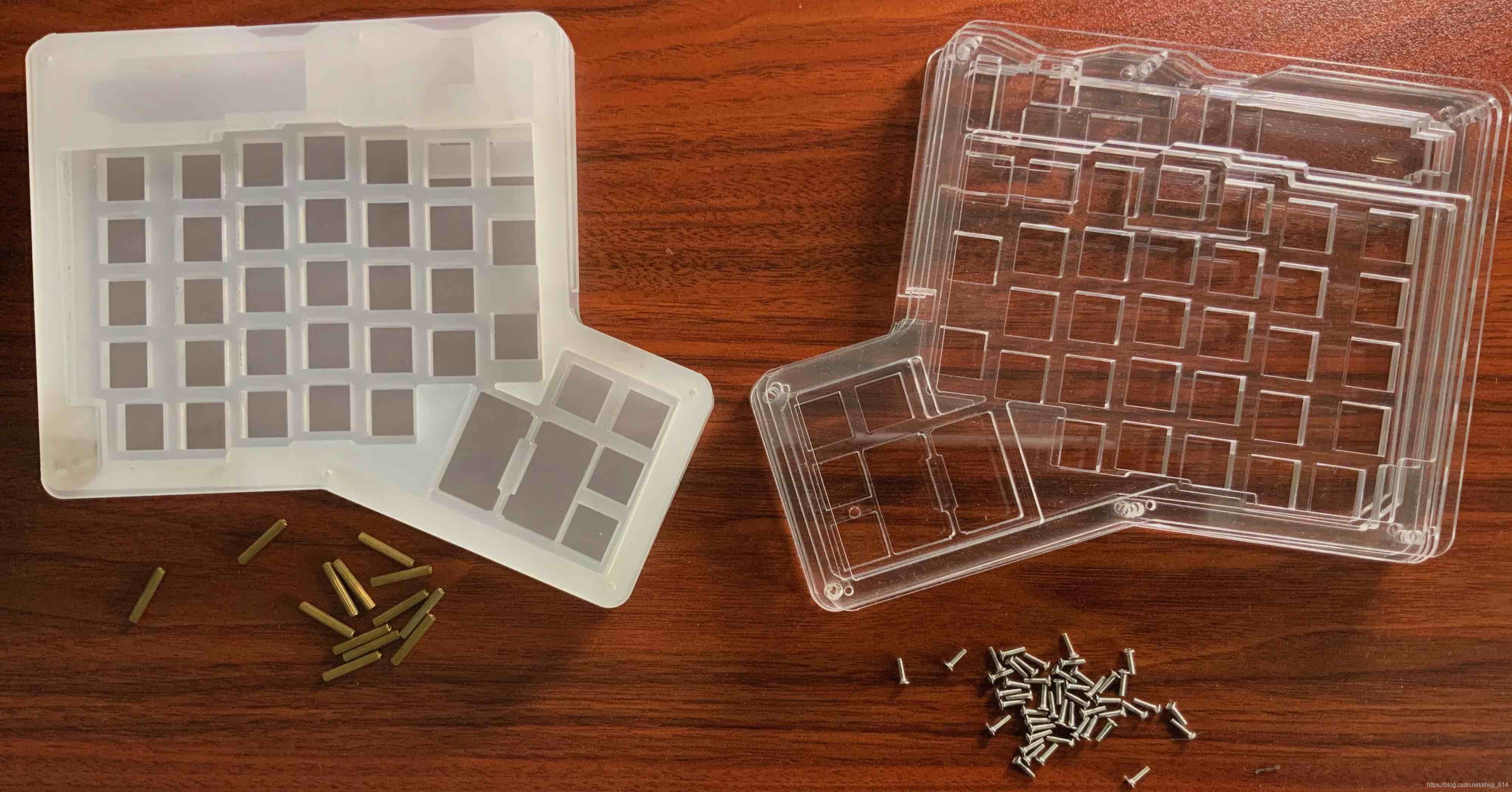

亚克力外壳: 我在键盘上加了摇杆, 这是可选的, 如果不想要摇杆, 可以使用这个不带摇杆的CAD图纸, 如果你也想加上摇杆, 用这个带摇杆的CAD图纸, 材料是亚克力, 同样需要找淘宝店加工, 费用大概在120元左右. 可以用AutoCAD打开并编辑这样的文件, 新用户有30天试用, 还是比较方便的. 把膜撕了之后, 就是右手透明的样子, 很好看.
M2双通铜柱19MM * 14: 用来固定外壳
M2螺丝8MM * 28: 用来固定外壳

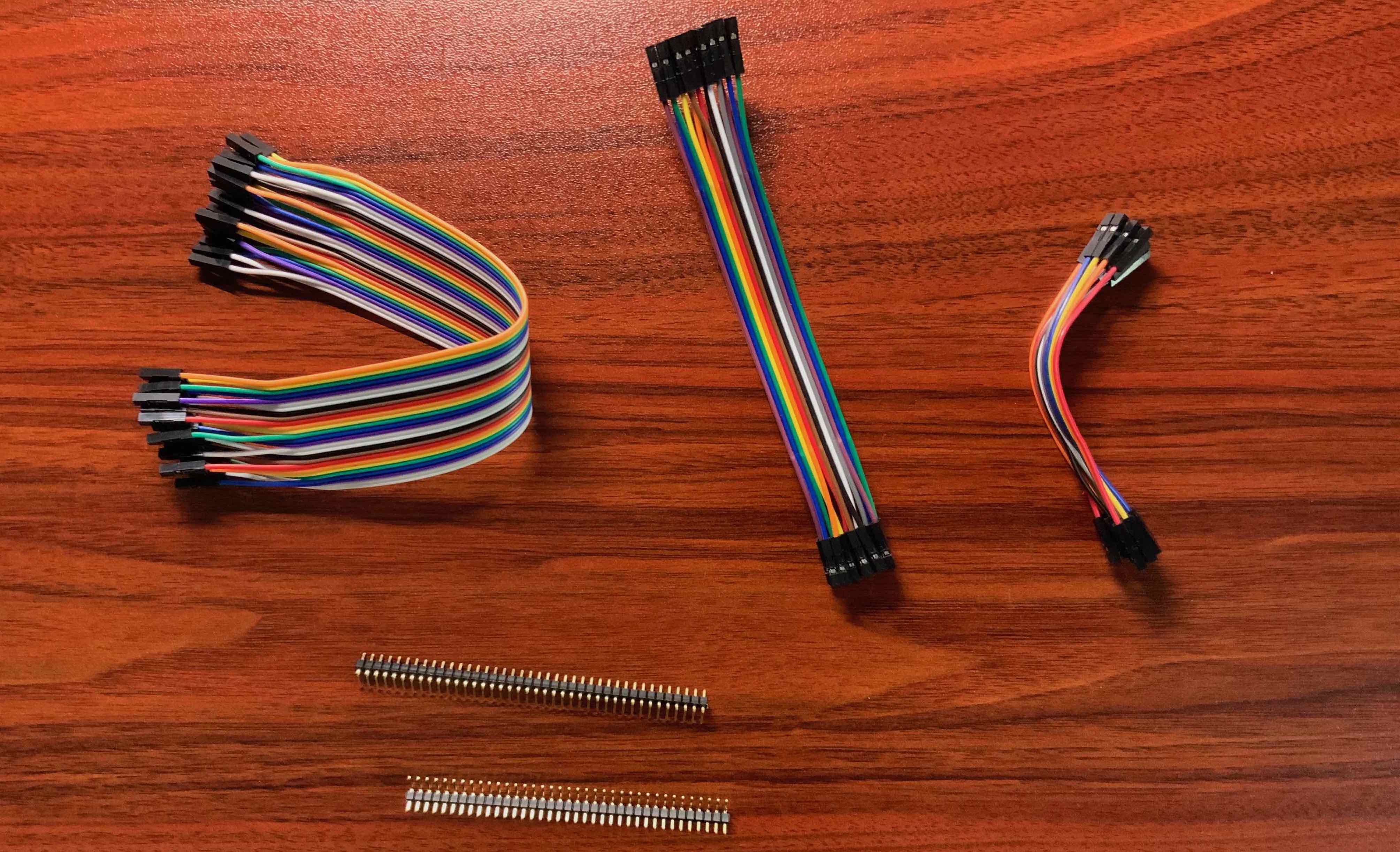

连接线

弯脚排针: 为了避免直接用跳线焊接到芯片或者模组的引脚上, 先焊接上排针, 然后用杜邦线连接, 方便以后更换芯片, 如果觉得不牢靠, 可以用黑胶布再固定一下
母对母杜邦线: 用来连接芯片模组和PCB等. 我用到了10CM, 15CM 20CM三种长度的. 当然也可以直接用跳线焊死, 就不用上面的弯脚排针了. 可以买一个公对公的杜邦线, 在没有焊上轴之前, 当成导线测试二极管焊得对不对.

其他

USB转Micro USB * 2: 在测试的时候, 同时给两块Arduino Pro Micro供电需要用到.
330欧色环电阻 * 3: 避免电流过大烧坏LED灯.
234 LED方灯 * 3: 放在键盘上, 可以用来提示CAPS_LOCK, 或者自定义提醒键盘布局变化.
纳米双面胶: 用来固定芯片或者模组, 粘在外壳上

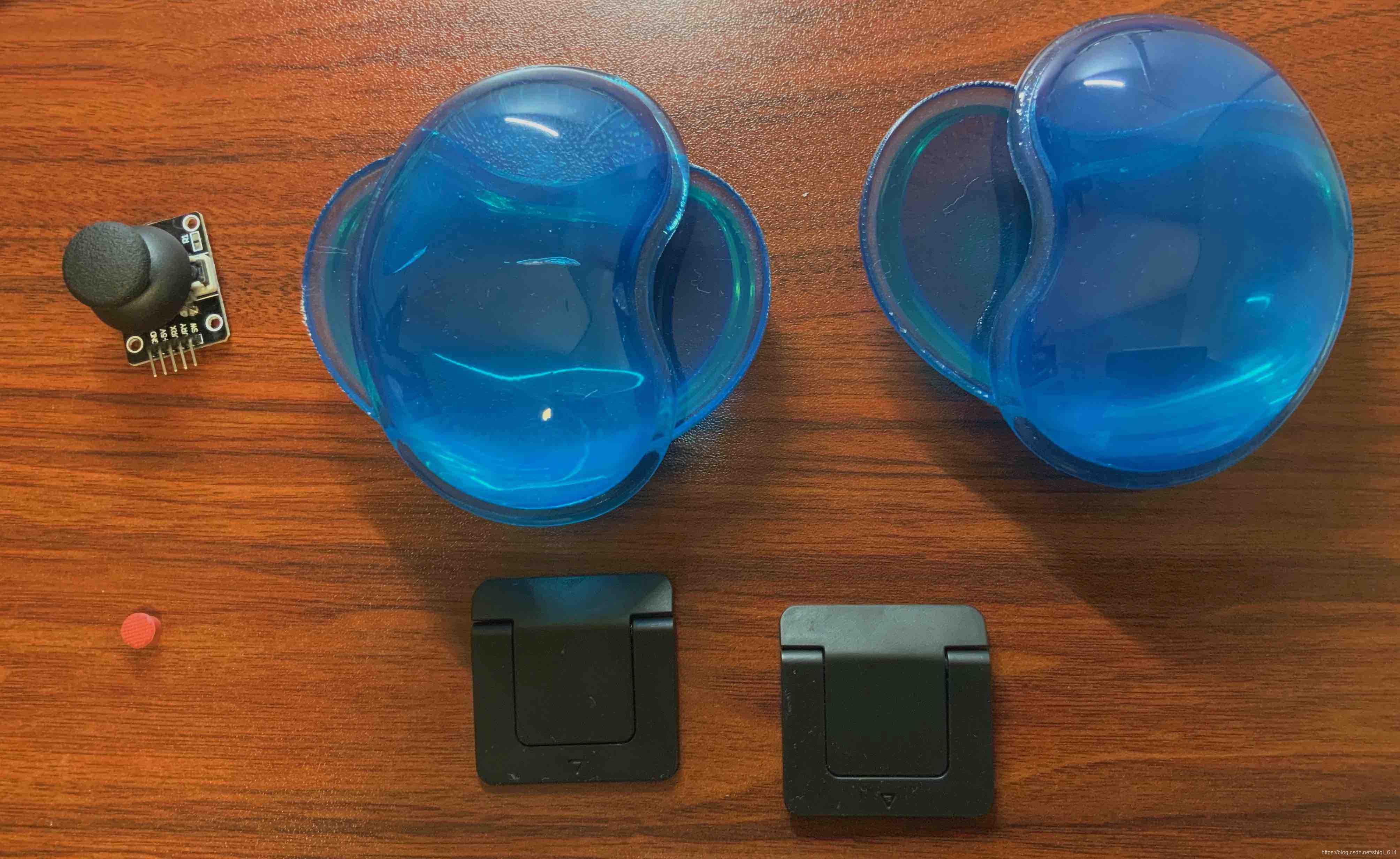

可选

摇杆: 用来控制鼠标, 类似于thinkpad上的小红点
小红帽: 因为上面的摇杆自带的摇杆帽太高了, 使用起来不舒服,所以用thinkpad小红点上的小红帽替代, 也可以先试试原装的蘑菇帽, 觉得不行了, 再换成小红帽试试(可惜没有矮点的蘑菇帽, 原装的蘑菇帽手感非常好), 不是成熟的方案, 我自己也不满意, 如果有更好的方案, 请指教.
502胶水: 因为小红帽和摇杆不匹配, 塞了点东西, 用脱水粘上
隐形笔记本支架: 让键盘有一个比较舒服的角度
鼠标垫: 因为加了一块电池的键盘太厚了, 所以加了鼠标垫拖着手, 一手一块不够厚, 所以一手两块

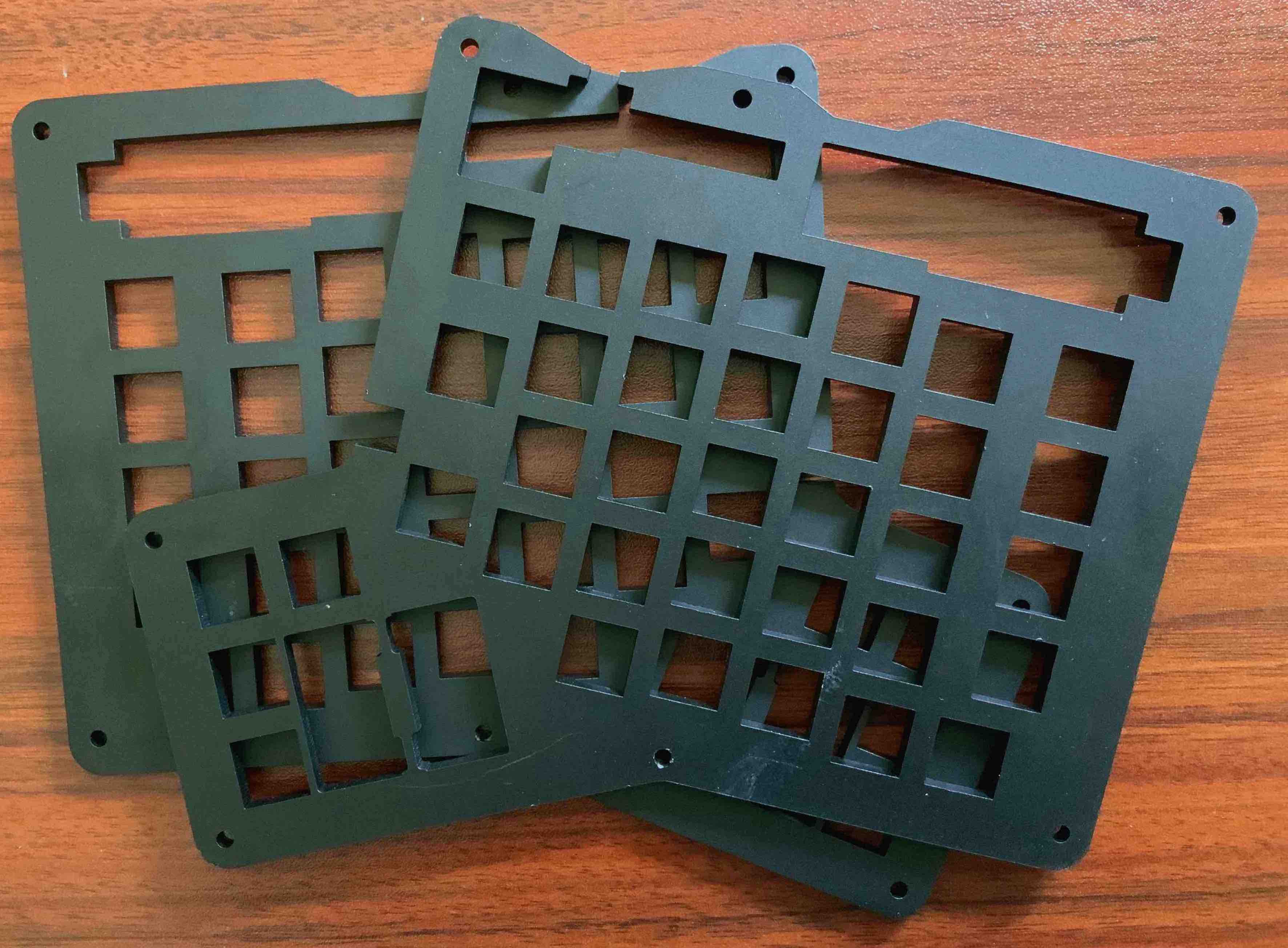

阳极铝定位板: 我在使用中摔过一次, 定位板碎了, 因为定位板是和PCB板焊在一起的, 更换起来很麻烦, 所以这次用了金属材料, 阳极氧化铝, 如果你也需要, 可以用这个定位板的图纸, 其他不变.

软件相关

使用了Arduino IDE, 基于arduino_tmk_keyboard.

代码使用方法是: 从Release里下载bluetooth_ergodone.zip, 在Arduino IDE里, 通过"项目" -> “加载库” -> “添加.zip库”, 把本项目导入.

导入完成后, 还需要

选择正确的示例程序: 在Arduino IDE里, 通过"文件" -> “示例”, 找到本项目名, 然后打开左手或者右手的示例程序,
选择正确的开发板: 在Arduino IDE里, 通过"工具" -> "开发板"里选择Arduino Leonardo,
选择正确的端口: 当电脑的USB连接到主控芯片(Arduino Pro Micro)后, 在"工具"->"端口"里会出现一个新的端口, 选择这个端口.

然后点Arduino IDE左上角的"上传"按钮, 就可以将代码上传到主控芯片里了.

在右手的示例程序里right_hand.ino, 可以通过ERGODONE_KEYMAP去定义自己的键盘布局, 支持多个键盘布局的切换, 比如我定义了三层, 第三层是鼠标的操作. 还可以自己定义一些宏操作, 比如在第二层里自定义了FN6, 按下这个键, 就会输出Hello, World. 更多玩法, 参考tmk keymap.

并且也是在右手的程序里right_hand.ino通过各种hook函数控制LED灯.

我自己定义键盘布局里, 左手CAPS_LOCK按键的位置被我换了, 按成按着的时候, 会切换到第三层, 第三层是鼠标操作, 在第三层, 按下HJKL会移动鼠标. 原来Z键的位置, 被我换成按下切换到第二层, 这时候HJKL就变成方向键, 原来的Z向右移了一位.

最后的成品

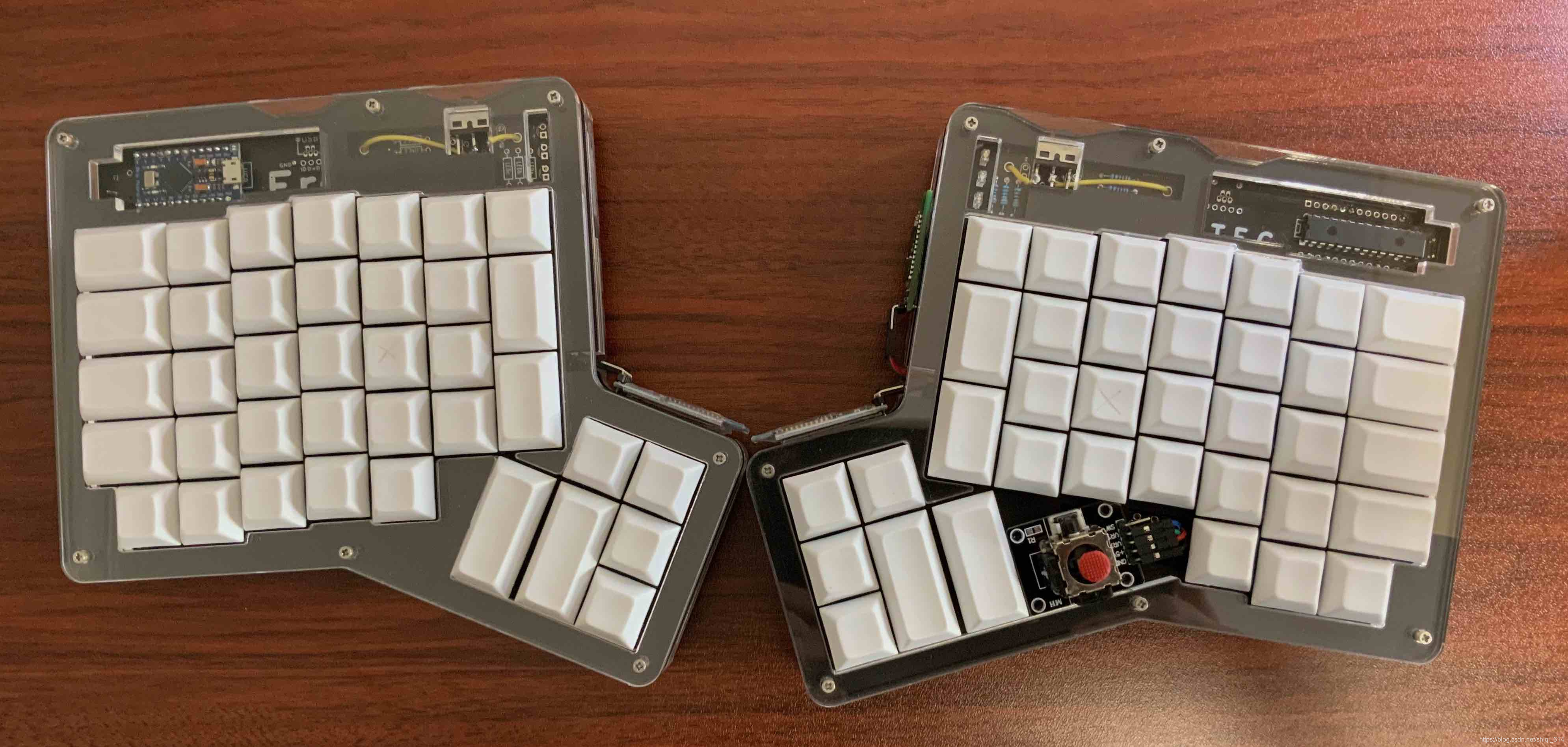

正面

在这里插入图片描述

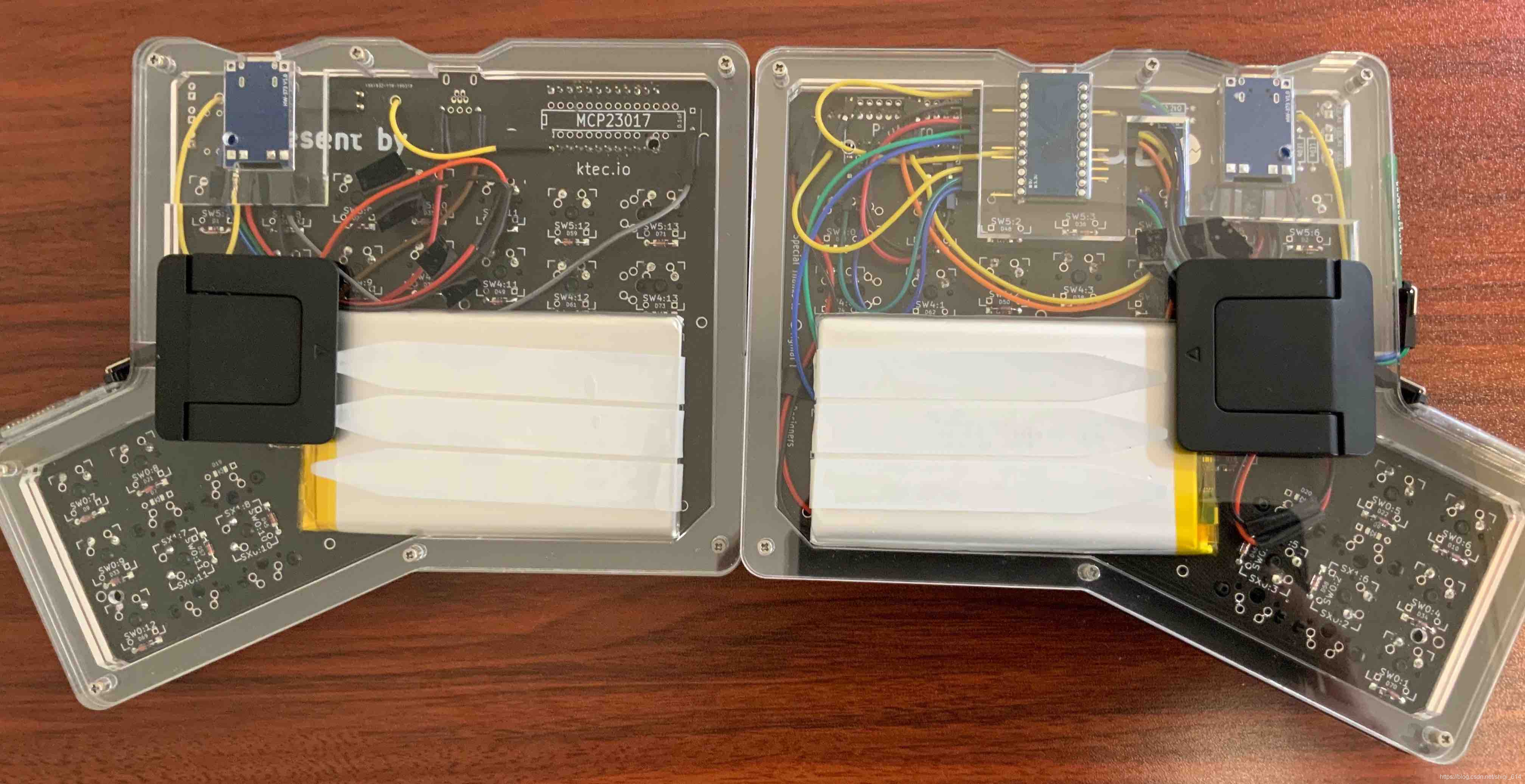

背面

在这里插入图片描述

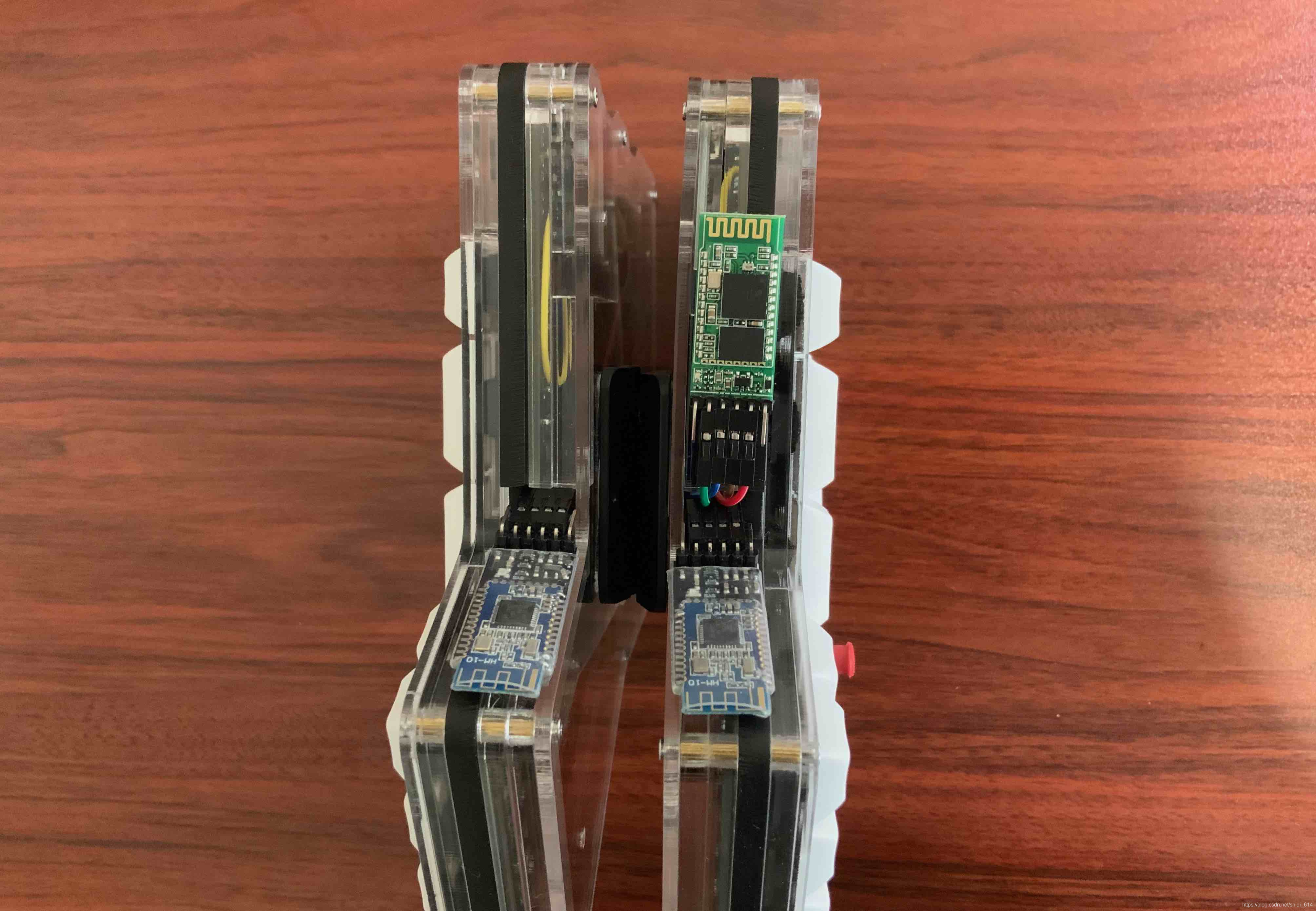

侧面

在这里插入图片描述

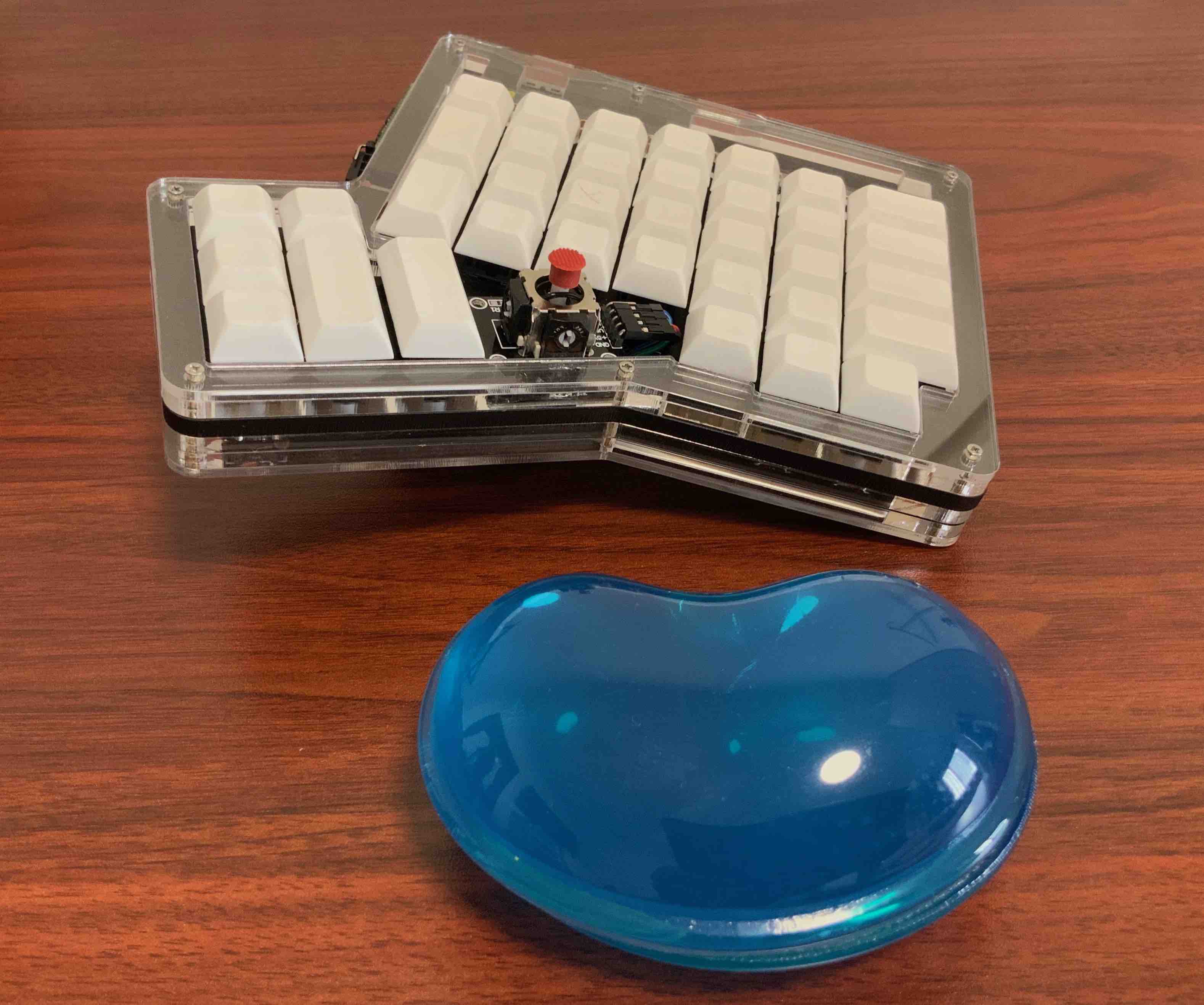

用起来的样子

在这里插入图片描述

续航测试, 右手大概在360个小时之后, 开始出现连接不稳定, 左手这时候还能继续用, 左手没有继续测试下去.
