一、实验题目

基本的UI界面设计

1. 熟悉Android Studio开发工具操作；
2. 熟悉Android Studio基本UI开发，并进行UI基本设计。

二、实现内容

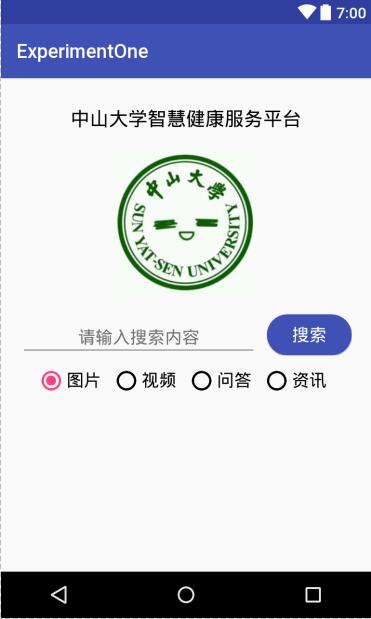

实现一个Andriod应用，界面呈现如图中的效果。

要求：

• 该界面为应用启动后看到的第一个界面；
• 各控件的要求
  • 标题字体大小为20sp，与顶部距离20dp，居中；
  • 图片与上下控件的间距均为20dp，居中；
  • 输入框整体距左右屏幕各间距20dp，内容（包括提示内容）如图所示，内容字体大小18sp；
  • 按钮与输入框间距10dp，文字大小18sp。按钮背景框左右边框与文字间距10dp，上下边框与文字间距5dp，圆角半径180dp，背景色为**#3F51B5**；
  • 四个单选按钮整体居中，与输入框间距10dp，字体大小18sp，各个单选按钮之间间距10dp，默认选中的按钮为第一个。

使用的组件：

TextView、EditText、RelativeLayout、Button、ImageView、RadioGroup、RadioButton。

三、实验过程

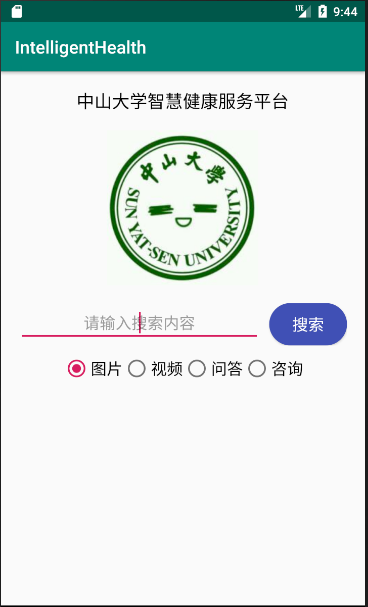

(1)实验截图

(2)实验步骤以及关键代码

• 设置“中山大学智慧健康服务平台”标题：

<TextView
    android:id="@+id/title"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_marginTop="20dp"
    android:text="中山大学智慧健康服务平台"
    android:textSize="20sp"
    android:textColor="#000"
    app:layout_constraintLeft_toLeftOf="parent"
    app:layout_constraintRight_toRightOf="parent"
    app:layout_constraintTop_toTopOf="parent" />

其中：layout_constraintLeft_toLeftOf表示此控件的左边框与某个控件的左边框对齐（若设置了margin等属性，则可能没有对齐）；layout_constraintRight_toRightOf和layout_constraintTop_toTopOf与此类似。同时设定layout_constraintLeft_toLeftOf="parent"和layout_constraintRight_toRightOf="parent"使得此空间相对于parent居中。

另外，居中也可以这样设置：

android: layout_width="match_parent"	// 设置宽度与父元素等宽
android: gravity="center_horizontal"	// 相对于父元素水平居中

常用属性值margin、padding设置：

android:layout_margin(Left、Top、Right、Bottom): 指定控件的四周的外部留出一定的边距

android:padding（Left、Top、Right、Bottom）:指定控件的四周的内部留出一定的边距

• 设置图片：

<ImageView
    android:id="@+id/sysu"
    android:layout_width="175dp"
    android:layout_height="175dp"
    android:scaleType="fitCenter"
    android:layout_marginTop="20dp"
    app:layout_constraintTop_toBottomOf="@+id/title"
    app:layout_constraintLeft_toLeftOf="parent"
    app:layout_constraintRight_toRightOf="parent"
    android:src="@mipmap/sysu" />

其中：scaleType属性值有matrix、fitXY、fitStart、fitEnd、fitCenter、center、centerInside、centerCrop。

1. android: scaleType="matrix":

   不改变原图的大小，从ImageView的左上角开始绘制，超出部分做剪切处理。

2. android: scaleType="fitXY":

   把图片按照指定的大小在ImageView中显示，拉伸显示图片，不保持原比例，填满ImageView.

3. android: scaleType="fitStart"

   把原图按照比例放大缩小到ImageView的高度，显示在ImageView的start（前部/上部）。

4. android: scaleType="fitEnd"

   把原图按照比例放大缩小到ImageView的高度，显示在ImageVIew的end（后部/尾部/底部）

5. android: scaleType="fitCenter"

   把原图按照比例放大缩小到ImageView的高度，显示在ImageView的center（中部/居中显示）。

6. android: scaleType="center"

   保持原图的大小，显示在ImageView的中心。当原图的size大于ImageView的size时，多出来的部分被截掉。

7. android: scaleType="centerInside"

   以原图正常显示为目的，如果原图大小大于ImageView的size，就按照比例缩小原图的宽高，居中显示在ImageView中。如果原图size小于ImageView的size，则不做处理居中显示图片。

8. android: scaleType="centerCrop"

   以原图填满ImageView为目的，如果原图size大于ImageView的size，则与center_inside一样，按比例缩小，居中显示在ImageView上。如果原图size小于ImageView的size，则按比例拉升原图的宽和高，填充ImageView居中显示。

• 设置搜索框：

<RelativeLayout
    android:id="@+id/search"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:layout_marginTop="20dp"
    android:layout_marginLeft="20dp"
    android:layout_marginRight="20dp"
    app:layout_constraintTop_toBottomOf="@+id/sysu"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintEnd_toEndOf="parent">

    <EditText
        android:id="@+id/searchBox"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_toLeftOf="@+id/searchBtn"
        android:layout_marginRight="10dp"
        android:gravity="center"
        android:textSize="18sp"
        android:hint="请输入搜索内容"/>
    <Button
        android:id="@+id/searchBtn"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="@drawable/search_btn"
        android:text="搜索"
        android:textColor="#FFFFFF"
        android:textSize="18sp"
        android:layout_alignParentRight="true"/>
</RelativeLayout>

自定义style，给Button的background定义样式：

// 在文件夹src/res/drawable下创建文件search_btn.xml(注意：此文件名不能存在大写字符)
<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android">
    <solid android:color="#3F51B5"/>
    <corners android:radius="180dp"/>
    <padding
        android:bottom="5dp"
        android:top="5dp"
        android:left="10dp"
        android:right="10dp"/>
</shape>

RelativeLayout相对布局介绍：

设置布局里面组件的对其方式：

android: gravity:设置容器内各个子组件的对齐方式

android: ignoreGravity:如果组件设置了这个属性的话,那么该组件不受gravity属性的影响

根据父容器来定位：

属性值为true、false

左\右对齐：android:layout_alighParentLeft(Right)

顶端\底部对齐：android:layout_alighParentTop(Bottom)

水平\垂直居中：android:layout_centerHorizontal(Vertical)

中央位置：android:layout_centerInParent

根据兄弟组件来定位：

属性值为兄弟组件的id

左\右边：android:layout_toLeft(Right)Of

上\下方：android:layout_above(below)

对齐上\下\左\右边界：android:layout_alignTop(Bottom\Left\Right)

• 设置单选按钮组：

<RadioGroup
    android:id="@+id/radioBtns"
    android:layout_marginTop="10dp"
    android:layout_height="wrap_content"
    android:layout_width="match_parent"
    app:layout_constraintTop_toBottomOf="@+id/search"
    android:orientation="horizontal"
    android:gravity="center_horizontal">
    <RadioButton
        android:id="@+id/radioBtn1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:checked="true"
        android:text="图片"
        android:textSize="18sp"/>
    ...
    ...
    ...
</RadioGroup>

RadioGroup属性android: orientation="horizontal"表示在按钮组横向展开；android：gravity="center_horizontal"表示水平居中。RadioButton属性android:checked="true"表示该按钮为默认选择项。

(3)实验遇到的困难以及解决思路

在相对布局中实现EditText自动填充（自适应宽度）：

EditText的宽度应该为parentWidth-ButtonWidth-20dp*2-10dp
所以EditText的宽度不是固定值，在UWP中，我们可以使用width="*"的方法来定义宽度，但这里并不支持
所以采用另外一种实现方法：
首先：将Button放置在父元素（RelativeLayout）的最右侧
然后：给EditText设置属性：android: layout_toLeftOf=“Button”,并设定宽度为match_parent即可

另外，也可以使用LinearLayout来设置子组件的Layout_weight属性来实现此目的。
