AUTOCAD(二)绘制立体图

文章目录

1.将设计图中的图片删除,仅保留侧立面图

在这里插入图片描述

2.将桌面于抽屉之间的线打断

在这里插入图片描述

3.点击面域按钮,准备建立面域

在这里插入图片描述

4.将桌面创建为面域

在这里插入图片描述

5.将视图切换为西南等轴面

在这里插入图片描述

6.点击三维工具里面的拉升

在这里插入图片描述

7.选择实体

在这里插入图片描述

8.输入900

在这里插入图片描述

9.将视角切换为俯视图,在标注处再绘制两条直线,将围成的图形设置为面域

在这里插入图片描述

10.将支架面域拉升20

在这里插入图片描述

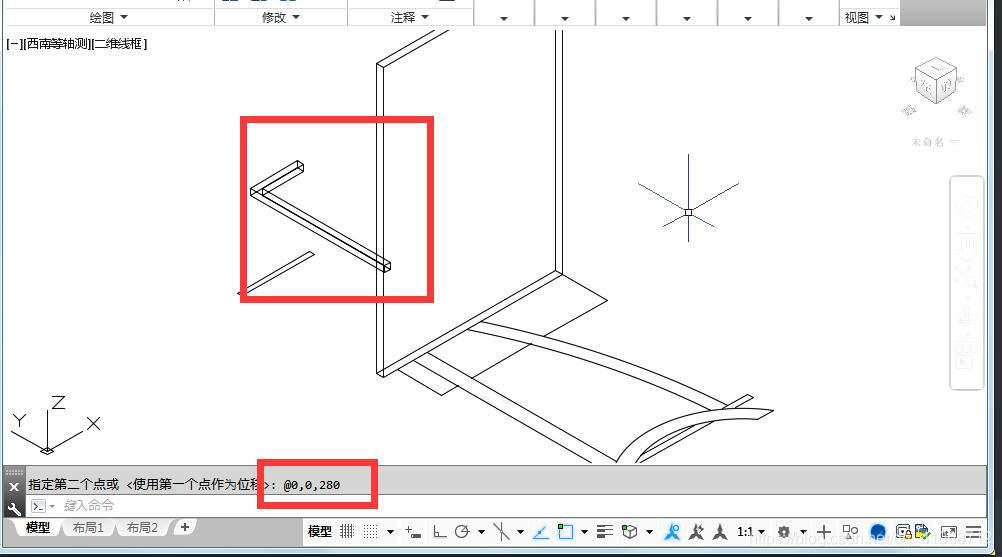

11.将支架向z轴位移280,在这里插入图片描述

12.将图片设置中点捕获

在这里插入图片描述

13.进行3D镜像操作输入命令:MIRROR3D.将支架进行3D镜像

在这里插入图片描述

14.使用线段按照桌面进行描绘,完成后点击否

在这里插入图片描述

15.完成镜像的绘制

在这里插入图片描述

16.将储物架进行选中面域,并进行拉升

在这里插入图片描述

17.将储物架位移0,0,200

在这里插入图片描述

18.将桌板拉伸16

在这里插入图片描述

19.将刚刚创建的图形移动(0,0,75)

在这里插入图片描述

20.进行复制位移

在这里插入图片描述

21.绘制一条直线,并对其进行40,100向上偏移(准备制作键盘位)

在这里插入图片描述

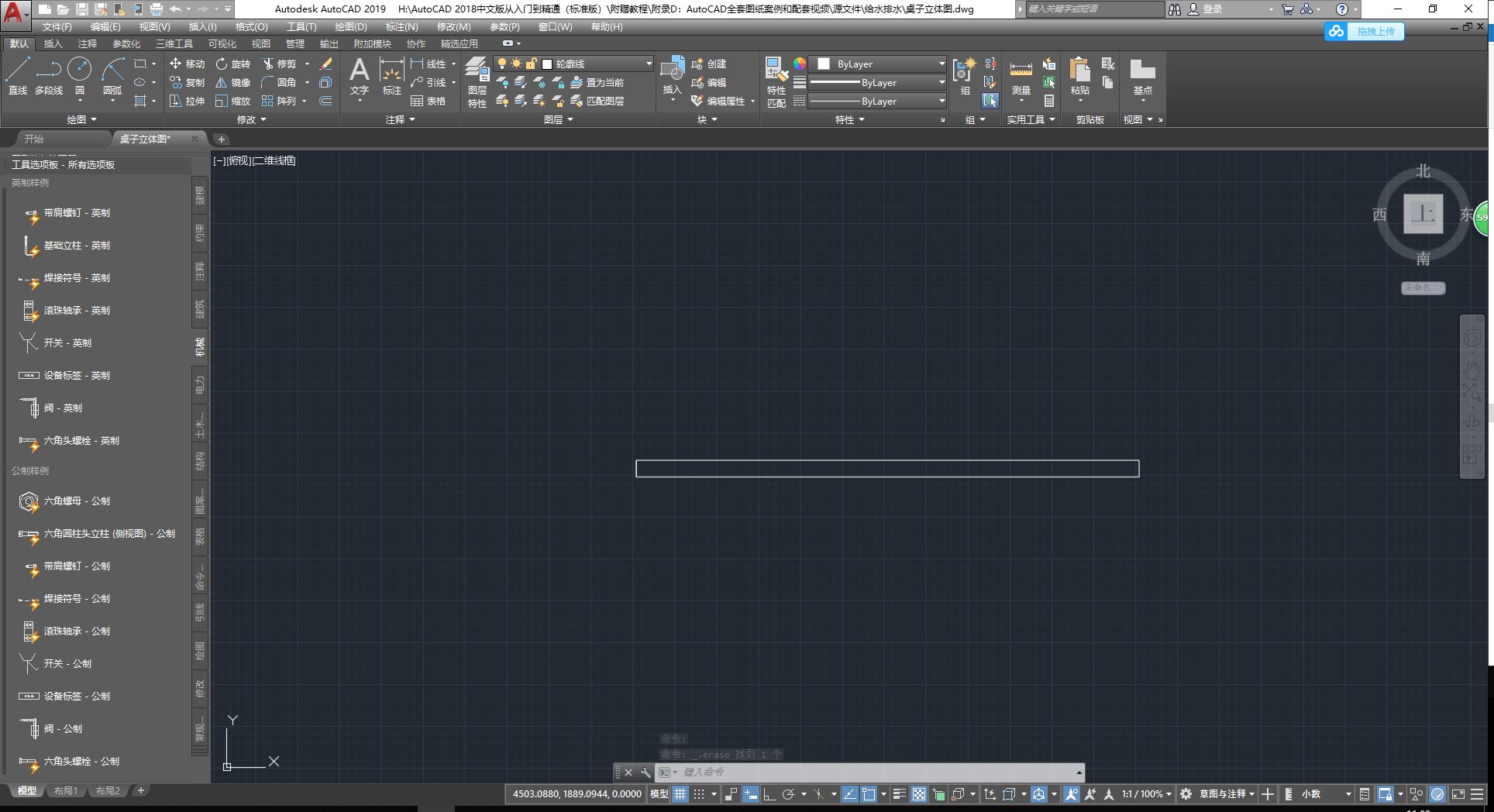

21.绘制键盘架,键盘架长度718(900(总长度)-2*(16(桌边拉伸长度)+75(移动距离))),并向z轴平移91(16(桌边拉伸长度)+75(移动距离))

在这里插入图片描述

22.将桌脚拉申44,延Z轴移动25在这里插入图片描述

23.实现抽壳操作

在这里插入图片描述

24.对边进行复制,准备建立支架的面域

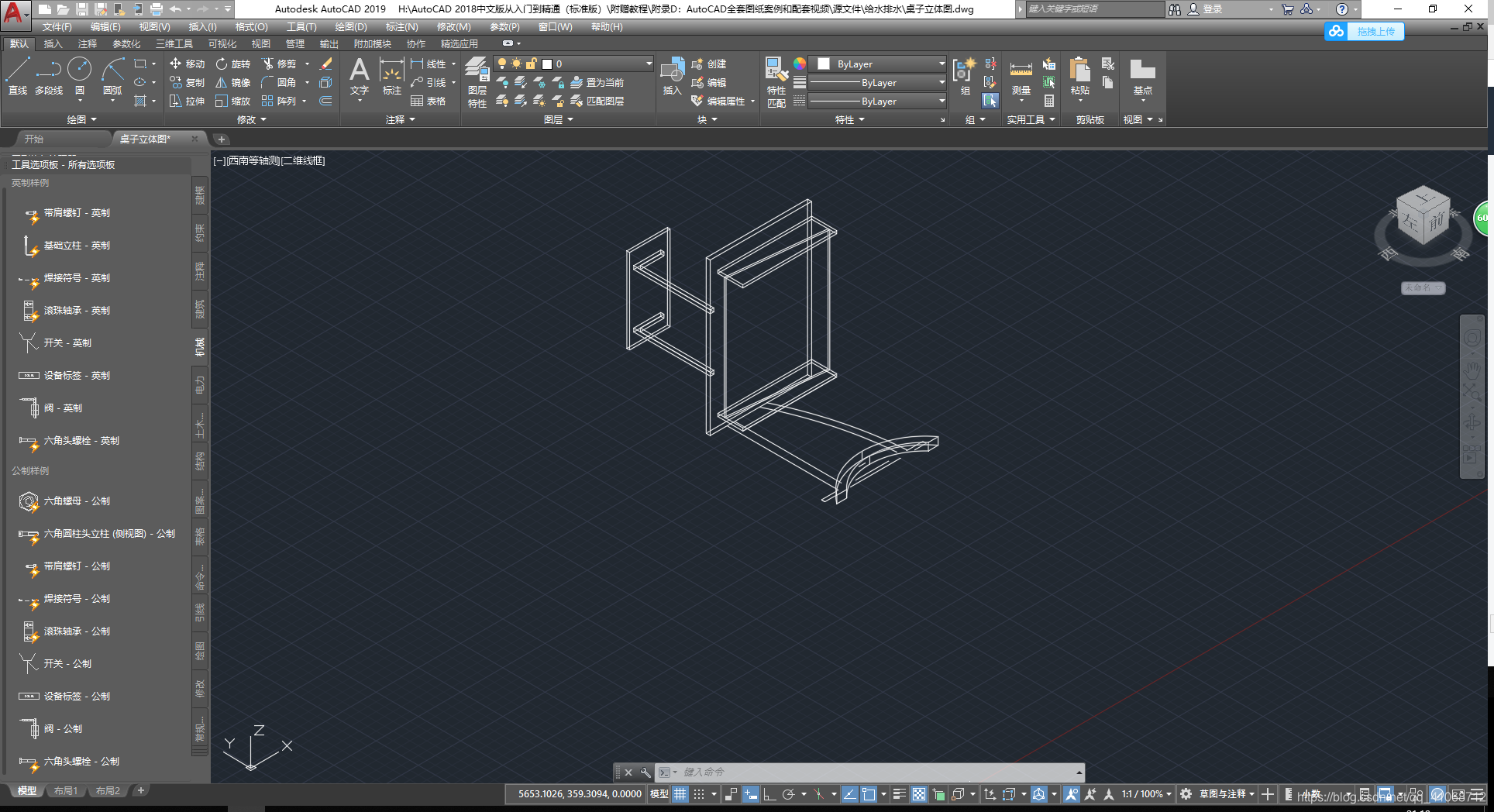

在这里插入图片描述

25.对曲面进行移动使其与支架形成一个面域

在这里插入图片描述

25.将两个支架拉伸40(圆弧支架为44)

在这里插入图片描述

26.将两个支架位移延z轴27(圆弧支架为25)------形成左右2个单位的距离;

在这里插入图片描述

27.将0层关闭在这里插入图片描述

28.使用轮廓线,单击图层,补全图层在这里插入图片描述

29.建立面域,将0图层打开并设置为当前图层

在这里插入图片描述

30.将面域进行766的拉申(900-2*(44+25))错误---------他是按照竖直支架进行计算的?

在这里插入图片描述

31.沿z轴位移,位移距离65

在这里插入图片描述

32.输入1个长方形在拖动中输入535,20,220

在这里插入图片描述

33.打开材质浏览器

在这里插入图片描述

34.将钢拖动到支架和腿上

在这里插入图片描述

35.补全全部材质

在这里插入图片描述

36.点击“阳光状态”—设置-环境

在这里插入图片描述

37.渲染到尺寸按钮,完成电脑桌的绘制

在这里插入图片描述

最后的文件:
链接:https://pan.baidu.com/s/10qIxumRu7uxiRafpvDp--A
提取码:ciq5
