使用VBO、IBO创建彩色甜圈圈（WebGL进阶01）

其他 2021-12-11 04:21:23 阅读次数: 0

使用VBO、IBO创建彩色甜圈圈

1. demo效果

在这里插入图片描述

2. 实现要点

2.1 初始化顶点信息

在这里插入图片描述

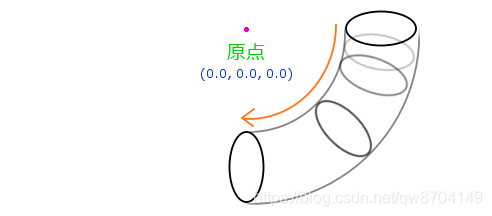

如上图绘制甜圈圈的思路是，先绘制一个圆当做管道截面，然后让这个截面圆绕一个中心点沿沿这个截面圆平面垂直方向旋转一周，即可生成甜圈圈状的三维模型

以下代码是生成绘制甜圈圈所需信息的函数，它接收四个参数，分别是：第一个参数表示管道截面圆分段数，第二个参数表示管道圆的分段数，第三个参数管道截面圆的半径。第四个参数表示从管道中心到管道截面圆中心的距离，返回绘制模型所需的顶点位置、顶点法向、颜色以及绘制索引

//生成甜圈圈
//第一个参数表示管道截面圆分段数，第二个参数表示管道圆的分段数，
//第三个参数管道截面圆的半径。第四个参数表示从管道中心到管道截面圆中心的距离
function torus(row, column, irad, orad) {


  var position = new Array(),
    normal = new Array(),
    color = new Array(),
    index = new Array();
  for (var i = 0; i <= row; i++) {


    var r = Math.PI * 2 / row * i; //管道圆上每个分段的弧度
    var rr = Math.cos(r);
    var ry = Math.sin(r);
    for (var ii = 0; ii <= column; ii++) {


      var tr = Math.PI * 2 / column * ii;
      //每个顶点位置的x、y、z分量
      var tx = (rr * irad + orad) * Math.cos(tr);
      var ty = ry * irad;
      var tz = (rr * irad + orad) * Math.sin(tr);

      var rx = rr * Math.cos(tr);
      var rz = rr * Math.sin(tr);
      position.push(tx, ty, tz);
      normal.push(rx, ry, rz);
      var tc = hsva(360 / column * ii, 1, 1, 1);
      color.push(tc[0], tc[1], tc[2], tc[3]);
    }
  }
  for (i = 0; i < row; i++) {


    for (ii = 0; ii < column; ii++) {


      r = (column + 1) * i + ii;
      index.push(r, r + column + 1, r + 1);
      index.push(r + column + 1, r + column + 2, r + 1);
    }
  }
  return [position, normal, color, index];
}

2.2 向着色器传值

以下代码主要是获取着色器中变量的存储地址，然后使用VBO向着色器传入顶点信息、颜色信息，使用IBO向着色器传入绘图索引信息

...
//获取顶点位置、法线、颜色的存储地址
var attLocations = {


  position: gl.getAttribLocation(prg, 'position'),
  //normal: gl.getAttribLocation(prg, 'normal'),
  color: gl.getAttribLocation(prg, 'color'),
}

//每个顶点属性的大小(分量数)
var attStrides = {


  position: 3,
  //normal: 3,
  color: 4,
}


// 生成绘制甜圈圈的信息
var torusData = torus(50, 50, 3.0, 8.0);

var position = torusData[0];
//var normal = torusData[1];
var color = torusData[2];
var index = torusData[3];

// 创建存放顶点、法线、颜色的VBO
var vbos = {


  position: create_vbo(position),
  //normal: create_vbo(normal),
  color: create_vbo(color),
}
// 设置VBO
set_attribute(vbos, attLocations, attStrides);

// 创建IBO
var ibo = create_ibo(index);

// IBO绑定
gl.bindBuffer(gl.ELEMENT_ARRAY_BUFFER, ibo);

var uMvpMatrix = gl.getUniformLocation(gl.program, 'uMvpMatrix');
if (!uMvpMatrix) {


  console.log('获取uniform变量uMvpMatrix的存储地址失败');
  return
}
 ...
// 创建VBO
function create_vbo(data) {


  //创建缓冲区对象
  var vbo = gl.createBuffer();

  //绑定缓冲区到ARRAY_BUFFER
  gl.bindBuffer(gl.ARRAY_BUFFER, vbo);

  //将数据写入缓冲区对象
  gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(data), gl.STATIC_DRAW);

  //解绑缓冲区
  gl.bindBuffer(gl.ARRAY_BUFFER, null);

  return vbo
}

// 向VBO写入数据
function set_attribute(vbo, attLocation, attStride) {


  for (var key in vbo) {


    //绑定缓冲区到ARRAY_BUFFER
    gl.bindBuffer(gl.ARRAY_BUFFER, vbo[key]);

    //分配缓存区到指定地址
    gl.vertexAttribPointer(attLocation[key], attStride[key], gl.FLOAT, false, 0, 0);

    //开启缓冲区
    gl.enableVertexAttribArray(attLocation[key]);
  }
}

// 创建IBO
function create_ibo(data) {


  //创建缓冲区对象
  var ibo = gl.createBuffer();

  //绑定缓冲区到ELEMENT_ARRAY_BUFFER
  gl.bindBuffer(gl.ELEMENT_ARRAY_BUFFER, ibo);

  //将数据写入缓冲区对象
  gl.bufferData(gl.ELEMENT_ARRAY_BUFFER, new Int16Array(data), gl.STATIC_DRAW);

  //解绑缓冲区
  gl.bindBuffer(gl.ELEMENT_ARRAY_BUFFER, null);

  return ibo;
}

2.3 注册鼠标拖拽事件

鼠标拖拽事件处理

function initEventHandlers(canvas, currentAngle) {


var dragging = false; //默认鼠标拖动不旋转物体
var lastX = -1,
  lastY = -1; //鼠标最后的位置

canvas.onmousedown = function (ev) {

     //注册鼠标按下事件
  var x = ev.clientX,
    y = ev.clientY;

  //鼠标在物体上开始拖动
  var rect = ev.target.getBoundingClientRect();
  if (rect.left <= x && x < rect.right && rect.top <= y && y < rect.bottom) {


    lastX = x;
    lastY = y;
    dragging = true;
  }
}

//鼠标松开拖动结束
canvas.onmouseup = function (ev) {


  dragging = false;
}

canvas.onmousemove = function (ev) {

     //注册鼠标移动事件
  var x = ev.clientX,
    y = ev.clientY;
  if (dragging) {


    var factor = 100 / canvas.height; //旋转因子
    var dx = factor * (x - lastX);
    var dy = factor * (y - lastY);
    //沿Y轴的旋转角度控制在-90到90度之间
    currentAngle[0] = Math.max(Math.min(currentAngle[0] + dy, 90.0), -90.0);
    currentAngle[1] = currentAngle[1] + dx;
  }
  lastX = x;
  lastY = y;
}
}

初始化，用于视图变换的矩阵，并向着色器传值

var uMvpMatrix = gl.getUniformLocation(gl.program, 'uMvpMatrix');
if (!uMvpMatrix) {


  console.log('获取uniform变量uMvpMatrix的存储地址失败');
  return
}

var currentAngle = [0.0, 0.0]; //当前旋转的角度[x-axis, y-axis]
var g_MvpMatrix = new Matrix4(); //模型视图投影矩阵
var viewProjMatrix = new Matrix4(); //创建视图投影矩阵

viewProjMatrix.setPerspective(45.0, canvas.width / canvas.height, 1.0, 100.0);
viewProjMatrix.lookAt(0.0, 20.0, 30.0, 0.0, 0.0, 0.0, 0.0, 1.0, 0.0);

//计算模型视图投影矩阵
g_MvpMatrix.set(viewProjMatrix); //设置视图投影矩阵
g_MvpMatrix.rotate(currentAngle[0], 1.0, 0.0, 0.0); //沿X轴旋转设置矩阵
g_MvpMatrix.rotate(currentAngle[1], 0.0, 1.0, 0.0); //沿Y轴旋转设置矩阵

//模型视图投影矩阵的计算结果传给uniform变量uMvpMatrix
gl.uniformMatrix4fv(uMvpMatrix, false, g_MvpMatrix.elements);

绘图前重新计算模型视图投影矩阵，并传给着色器

(function tick() {



  // gl初始化
  gl.clearColor(0.0, 0.0, 0.0, 1.0); //指定调用 clear() 方法时使用的颜色值
  gl.clearDepth(1.0); //设置深度清除值
  gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT); //清空颜色和深度缓冲区

  //计算模型视图投影矩阵
  g_MvpMatrix.set(viewProjMatrix); //设置视图投影矩阵
  g_MvpMatrix.rotate(currentAngle[0], 1.0, 0.0, 0.0); //沿X轴旋转设置矩阵
  g_MvpMatrix.rotate(currentAngle[1], 0.0, 1.0, 0.0); //沿Y轴旋转设置矩阵

  //模型视图投影矩阵的计算结果传给uniform变量u_MvpMatrix
  gl.uniformMatrix4fv(uMvpMatrix, false, g_MvpMatrix.elements);

  //绘图
  gl.drawElements(gl.TRIANGLES, index.length, gl.UNSIGNED_SHORT, 0);

  gl.flush();

  requestAnimationFrame(tick, canvas)

})();

3. demo代码

<!DOCTYPE html>
<html lang="en">

<head>
  <meta charset="UTF-8">
  <title></title>
</head>

<body>
  <!--通过canvas标签创建一个800px*800px大小的画布-->
  <canvas id="webgl" width="800" height="800"></canvas>
  <script type="text/javascript" src="./lib/cuon-matrix.js"></script>
  <script>
    //顶点着色器
    var VSHADER_SOURCE = `
      attribute vec3 position; //顶点位置信息
      attribute vec4 color; //颜色
      //attribute vec3 normal; //法线
      uniform mat4 uMvpMatrix; //模型视图投影矩阵
      varying vec4 vColor; //向片元着色器传值颜色信息
      void main(){
        gl_Position = uMvpMatrix*vec4(position,1.0); //将模型视图投影矩阵与顶点坐标相乘赋值给顶点着色器内置变量gl_Position
        vColor = color;
      }
      `

    //片元着色器
    var FSHADER_SOURCE = `
      #ifdef GL_ES
       precision lowp float; // 设置float类型为中精度
      #endif
      varying vec4 vColor; //接收顶点着色器传送的颜色信息
      void main(){
       gl_FragColor = vColor; //将接收的颜色信息赋值给内置变量gl_FragColor
      }
      `

    onload = function () {



      //通过getElementById()方法获取canvas画布
      var canvas = document.getElementById('webgl');

      //通过方法getContext()获取WebGL上下文
      var gl = canvas.getContext('webgl') || canvas.getContext('experimental-webgl');


      //创建程序对象
      var prg = createProgram(VSHADER_SOURCE, FSHADER_SOURCE);

      //获取顶点位置、法线、颜色的存储地址
      var attLocations = {


        position: gl.getAttribLocation(prg, 'position'),
        //normal: gl.getAttribLocation(prg, 'normal'),
        color: gl.getAttribLocation(prg, 'color'),
      }

      //每个顶点属性的大小(分量数)
      var attStrides = {


        position: 3,
        //normal: 3,
        color: 4,
      }


      // 生成绘制甜圈圈的信息
      var torusData = torus(50, 50, 3.0, 8.0);

      var position = torusData[0];
      //var normal = torusData[1];
      var color = torusData[2];
      var index = torusData[3];

      // 创建存放顶点、法线、颜色的VBO
      var vbos = {


        position: create_vbo(position),
        //normal: create_vbo(normal),
        color: create_vbo(color),
      }
      // 设置VBO
      set_attribute(vbos, attLocations, attStrides);

      // 创建IBO
      var ibo = create_ibo(index);

      // IBO绑定
      gl.bindBuffer(gl.ELEMENT_ARRAY_BUFFER, ibo);

      var uMvpMatrix = gl.getUniformLocation(gl.program, 'uMvpMatrix');
      if (!uMvpMatrix) {


        console.log('获取uniform变量uMvpMatrix的存储地址失败');
        return
      }

      var currentAngle = [0.0, 0.0]; //当前旋转的角度[x-axis, y-axis]
      var g_MvpMatrix = new Matrix4(); //模型视图投影矩阵
      var viewProjMatrix = new Matrix4(); //创建视图投影矩阵

      viewProjMatrix.setPerspective(45.0, canvas.width / canvas.height, 1.0, 100.0);
      viewProjMatrix.lookAt(0.0, 20.0, 30.0, 0.0, 0.0, 0.0, 0.0, 1.0, 0.0);

      //计算模型视图投影矩阵
      g_MvpMatrix.set(viewProjMatrix); //设置视图投影矩阵
      g_MvpMatrix.rotate(currentAngle[0], 1.0, 0.0, 0.0); //沿X轴旋转设置矩阵
      g_MvpMatrix.rotate(currentAngle[1], 0.0, 1.0, 0.0); //沿Y轴旋转设置矩阵

      //模型视图投影矩阵的计算结果传给uniform变量uMvpMatrix
      gl.uniformMatrix4fv(uMvpMatrix, false, g_MvpMatrix.elements);

      gl.enable(gl.DEPTH_TEST); //开启隐藏面消除
      gl.depthFunc(gl.LEQUAL); //如果传入值小于或等于深度缓冲区值，则通过
      gl.enable(gl.CULL_FACE); //激活多边形正反面剔除

      (function tick() {



        // gl初始化
        gl.clearColor(0.0, 0.0, 0.0, 1.0); //指定调用 clear() 方法时使用的颜色值
        gl.clearDepth(1.0); //设置深度清除值
        gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT); //清空颜色和深度缓冲区

        //计算模型视图投影矩阵
        g_MvpMatrix.set(viewProjMatrix); //设置视图投影矩阵
        g_MvpMatrix.rotate(currentAngle[0], 1.0, 0.0, 0.0); //沿X轴旋转设置矩阵
        g_MvpMatrix.rotate(currentAngle[1], 0.0, 1.0, 0.0); //沿Y轴旋转设置矩阵

        //模型视图投影矩阵的计算结果传给uniform变量u_MvpMatrix
        gl.uniformMatrix4fv(uMvpMatrix, false, g_MvpMatrix.elements);

        //绘图
        gl.drawElements(gl.TRIANGLES, index.length, gl.UNSIGNED_SHORT, 0);

        gl.flush();

        requestAnimationFrame(tick, canvas)

      })();

      initEventHandlers(canvas, currentAngle) //注册鼠标事件

      //创建程序对象
      function createProgram(vshader, fshader) {



        //创建顶点着色器对象
        var vertexShader = loadShader(gl.VERTEX_SHADER, vshader);
        //创建片元着色器对象
        var fragmentShader = loadShader(gl.FRAGMENT_SHADER, fshader);

        if (!vertexShader || !fragmentShader) {


          return null
        }

        //创建程序对象program
        var program = gl.createProgram();
        if (!gl.createProgram()) {


          return null
        }

        //分配顶点着色器和片元着色器到program
        gl.attachShader(program, vertexShader);
        gl.attachShader(program, fragmentShader);
        //链接program
        gl.linkProgram(program);

        //检查程序对象是否连接成功
        var linked = gl.getProgramParameter(program, gl.LINK_STATUS);
        if (!linked) {


          var error = gl.getProgramInfoLog(program);
          console.log('程序对象连接失败: ' + error);
          gl.deleteProgram(program);
          gl.deleteShader(fragmentShader);
          gl.deleteShader(vertexShader);
          return null
        }

        //使用program
        gl.useProgram(program);

        gl.program = program;
        //返回程序program对象
        return program
      }

      function loadShader(type, source) {


        // 创建顶点着色器对象
        var shader = gl.createShader(type);
        if (shader == null) {


          console.log('创建着色器失败');
          return null
        }

        // 引入着色器源代码
        gl.shaderSource(shader, source);

        // 编译着色器
        gl.compileShader(shader);

        // 检查顶是否编译成功
        var compiled = gl.getShaderParameter(shader, gl.COMPILE_STATUS);
        if (!compiled) {


          var error = gl.getShaderInfoLog(shader);
          console.log('编译着色器失败: ' + error);
          gl.deleteShader(shader);
          return null
        }

        return shader
      }


      function initEventHandlers(canvas, currentAngle) {


        var dragging = false; //默认鼠标拖动不旋转物体
        var lastX = -1,
          lastY = -1; //鼠标最后的位置

        canvas.onmousedown = function (ev) {

     //注册鼠标按下事件
          var x = ev.clientX,
            y = ev.clientY;

          //鼠标在物体上开始拖动
          var rect = ev.target.getBoundingClientRect();
          if (rect.left <= x && x < rect.right && rect.top <= y && y < rect.bottom) {


            lastX = x;
            lastY = y;
            dragging = true;
          }
        }

        //鼠标松开拖动结束
        canvas.onmouseup = function (ev) {


          dragging = false;
        }

        canvas.onmousemove = function (ev) {

     //注册鼠标移动事件
          var x = ev.clientX,
            y = ev.clientY;
          if (dragging) {


            var factor = 100 / canvas.height; //旋转因子
            var dx = factor * (x - lastX);
            var dy = factor * (y - lastY);
            //沿Y轴的旋转角度控制在-90到90度之间
            currentAngle[0] = Math.max(Math.min(currentAngle[0] + dy, 90.0), -90.0);
            currentAngle[1] = currentAngle[1] + dx;
          }
          lastX = x;
          lastY = y;
        }
      }

      // 创建VBO
      function create_vbo(data) {


        //创建缓冲区对象
        var vbo = gl.createBuffer();

        //绑定缓冲区到ARRAY_BUFFER
        gl.bindBuffer(gl.ARRAY_BUFFER, vbo);

        //将数据写入缓冲区对象
        gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(data), gl.STATIC_DRAW);

        //解绑缓冲区
        gl.bindBuffer(gl.ARRAY_BUFFER, null);

        return vbo
      }


      // 向VBO写入数据
      function set_attribute(vbo, attLocation, attStride) {


        for (var key in vbo) {


          //绑定缓冲区到ARRAY_BUFFER
          gl.bindBuffer(gl.ARRAY_BUFFER, vbo[key]);

          //分配缓存区到指定地址
          gl.vertexAttribPointer(attLocation[key], attStride[key], gl.FLOAT, false, 0, 0);

          //开启缓冲区
          gl.enableVertexAttribArray(attLocation[key]);
        }
      }

      // 创建IBO
      function create_ibo(data) {


        //创建缓冲区对象
        var ibo = gl.createBuffer();

        //绑定缓冲区到ELEMENT_ARRAY_BUFFER
        gl.bindBuffer(gl.ELEMENT_ARRAY_BUFFER, ibo);

        //将数据写入缓冲区对象
        gl.bufferData(gl.ELEMENT_ARRAY_BUFFER, new Int16Array(data), gl.STATIC_DRAW);

        //解绑缓冲区
        gl.bindBuffer(gl.ELEMENT_ARRAY_BUFFER, null);

        return ibo;
      }

      //生成甜圈圈
      //第一个参数表示管道截面圆分段数，第二个参数表示管道圆的分段数，
      //第三个参数管道截面圆的半径。第四个参数表示从管道中心到管道截面圆中心的距离
      function torus(row, column, irad, orad) {


        var position = new Array(),
          normal = new Array(),
          color = new Array(),
          index = new Array();
        for (var i = 0; i <= row; i++) {


          var r = Math.PI * 2 / row * i; //管道圆上每个分段的弧度
          var rr = Math.cos(r);
          var ry = Math.sin(r);
          for (var ii = 0; ii <= column; ii++) {


            var tr = Math.PI * 2 / column * ii;
            //每个顶点位置的x、y、z分量
            var tx = (rr * irad + orad) * Math.cos(tr);
            var ty = ry * irad;
            var tz = (rr * irad + orad) * Math.sin(tr);

            var rx = rr * Math.cos(tr);
            var rz = rr * Math.sin(tr);
            position.push(tx, ty, tz);
            normal.push(rx, ry, rz);
            var tc = hsva(360 / column * ii, 1, 1, 1);
            color.push(tc[0], tc[1], tc[2], tc[3]);
          }
        }
        for (i = 0; i < row; i++) {


          for (ii = 0; ii < column; ii++) {


            r = (column + 1) * i + ii;
            index.push(r, r + column + 1, r + 1);
            index.push(r + column + 1, r + column + 2, r + 1);
          }
        }
        return [position, normal, color, index];
      }

      //将HSV颜色转换为RGB颜色
      function hsva(h, s, v, a) {


        if (s > 1 || v > 1 || a > 1) {


          return;
        }
        var th = h % 360;
        var i = Math.floor(th / 60);
        var f = th / 60 - i;
        var m = v * (1 - s);
        var n = v * (1 - s * f);
        var k = v * (1 - s * (1 - f));
        var color = new Array();
        if (!s > 0 && !s < 0) {


          color.push(v, v, v, a);
        } else {


          var r = new Array(v, n, m, m, k, v);
          var g = new Array(k, v, v, n, m, m);
          var b = new Array(m, m, k, v, v, n);
          color.push(r[i], g[i], b[i], a);
        }
        return color;
      }

    }
  </script>
</body>

</html>

猜你喜欢

转载自blog.csdn.net/qw8704149/article/details/118638834
今日推荐
周排行
Leetcode简单题61~80
解决zookeeper磁盘IO高的问题
多线程相关方法详解
Maven-setting.xml文件详解
Maven 项目的 classpath 理解
渊亭科技大数据笔试题
配置JVM内存分配
计算机网络个人学习笔记 （三）网络层 ：第三部分 连载
js中两个等号(==)和三个等号(===)的区别
用C程序自动打开电脑上的程序
每日归档
更多
2024-09-18(0)
2024-09-17(0)
2024-09-16(0)
2024-09-15(0)
2024-09-14(0)
2024-09-13(0)
2024-09-12(0)
2024-09-11(0)
2024-09-10(0)
2024-09-09(0)

代码天地 © 2018 codetd.com

境外服务器   最新电视剧2022
